数据记录仪（DAQ） – 环境光传感器

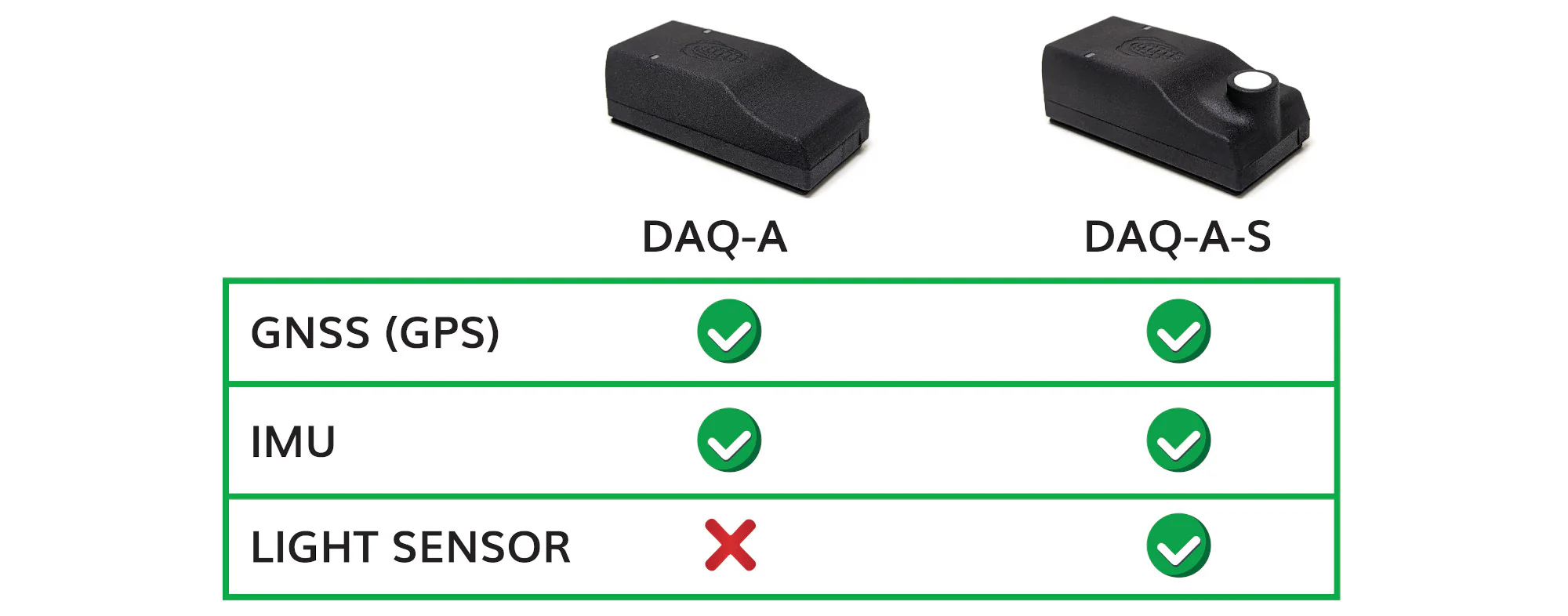

DAQ-A是一款空气动力学PPK数据记录仪，内置GNSS（GPS）与IMU定位传感器，配备用户可存取存储卡用于保存数据日志。DAQ-A-SD在此基础上集成下探式光谱辐射计，可记录环境光照光谱变化（340-1010nm），用于辅助校准Survey3相机图像。设备配备USB供电接口、RGB LED状态指示灯及双Survey3相机连接端口（供电+信号）。
PPK技术
后处理动力学（GNSS+IMU）
提升图像位置元数据精度
消除相机快门延迟影响
u-blox MAX-M10S GNSS模块
集成式天线
在复杂环境下仍可提供
稳定可靠的定位数据
可定制相机
触发间隔
PWM间隔触发器
环境光光谱仪
340-1010nm测量范围
← 直射日光环境下可用
① 每台Survey3标配DAQ-A-SD
① 单日志文件支持全部Survey3滤镜型号（RGN、OCN、NGB、RE、NIR）
① 单日志文件支持任意数量的Survey3相机
大视场角
离轴测量一致性
纳米气泡余弦校正器
耐用玻璃漫射体
保持对比度
适应多变光照环境
（更多样本请向下滚动）
地面遥感
航空遥感
技术规格
光谱辐射计校准 |
波长对齐（通道间） |
|---|---|
校准图像像素单位 |
百分比反射率 |
波长范围 |
340-1010 nm |
波长测量宽度 |
5 nm |
记录测量值数量 |
135 |
波长分辨率 |
20-50 nm |
波长精度 |
3 nm |
重复性（峰值） |
1 nm |
测量功率范围 |
20-150,000 Lux（PPFD：0-2,000 μmol） |
总测量速度 |
~900 ms |
信噪比 |
250:1 |
动态范围 |
>1000:1 |
线性度 |
99% |
积分时间 |
自动/手动（0.25 ms-100 ms） |
记录频率 |
1 Hz |
漫射器 |
玻璃余弦校正器 |
视场角 |
<180° |
GNSS接收器 (Advanced V2) |
ublox MAX-M10S |
支持卫星系统 |
GPS、北斗、伽利略、QZSS、SBAS |
天线规格 |
陶瓷贴片 (25×25×4 mm) |
接收灵敏度 |
-165 dBm |
跟踪通道 |
210 PRN |
记录频率 |
4 Hz |
定位精度 |
1.5 m |
状态指示灯 |
电源（绿色）、GPS锁定（蓝色） |
IMU传感器 |
BNO085，9轴自由度 |
技术参数 |
规格详情 |
|---|---|
存储介质 |
Micro SD卡（附赠16GB） |
支持文件系统 |
exFAT、FAT32、NTFS |
最大容量 |
最高512GB |
记录时长 |
16GB=约135天，128GB=约3年，512GB=约12年 |
PWM触发间隔 |
1秒+，可定制（秒为单位，任意时长） |
曝光脉冲检测 |
3V3继电器（高电平） |
电源输入 |
5.0V – 0.26A |
单电池续航 |
45分钟（1×Survey3相机电池） |
双电池续航 |
120分钟（2×Survey3相机电池） |
外形尺寸 |
78.6×36.0×25.7 mm（长×宽×高） |
设备重量 |
DAQ-A（57g），DAQ-A-SD（60g） |
安装附件 |
DAQ-A滑轨（3D STEP文件[点击下载]） |
我们的环境光传感器（光谱辐射计）可在环境光照变化时保持反射率校准的准确性。
下方展示的是在局部多云天气下拍摄的3.5小时延时动画（每分钟采集一帧）。场景为健康草坪与枯叶的混合植被。所有图像均通过NDVI公式进行色彩梯度处理，绿色代表健康植被，红色代表不健康/枯死植被。四个对比区域分别显示：原始图像、未校准NDVI、仅使用参考靶标校准的NDVI、以及结合靶标与光传感器校准的NDVI。
请注意观察原始图像如何随着云层遮挡太阳而持续发生亮度变化。我们的光传感器能实时追踪环境光照变化，确保指数（NDVI）对比度测量值始终保持一致。
下图：Survey3W RGN镜头，3.5小时延时摄影（每分钟1张，共206帧），曝光锁定，多云天气，NDVI色彩映射区间0.2-1.0 [分辨率已降低适配网络浏览]
Survey3W RGN（从左至右）原始JPG图像、校准后RAW图像、NDVI色彩映射0.2-1.0
下图：Survey3W RGN镜头，苜蓿田400英尺航高，多云与晴朗天气对比，NDVI色彩映射区间0.2-1.0
