道通智能 EVO II MAPIR Survey3 双相机挂载架

分类： autel-evo-ii-2

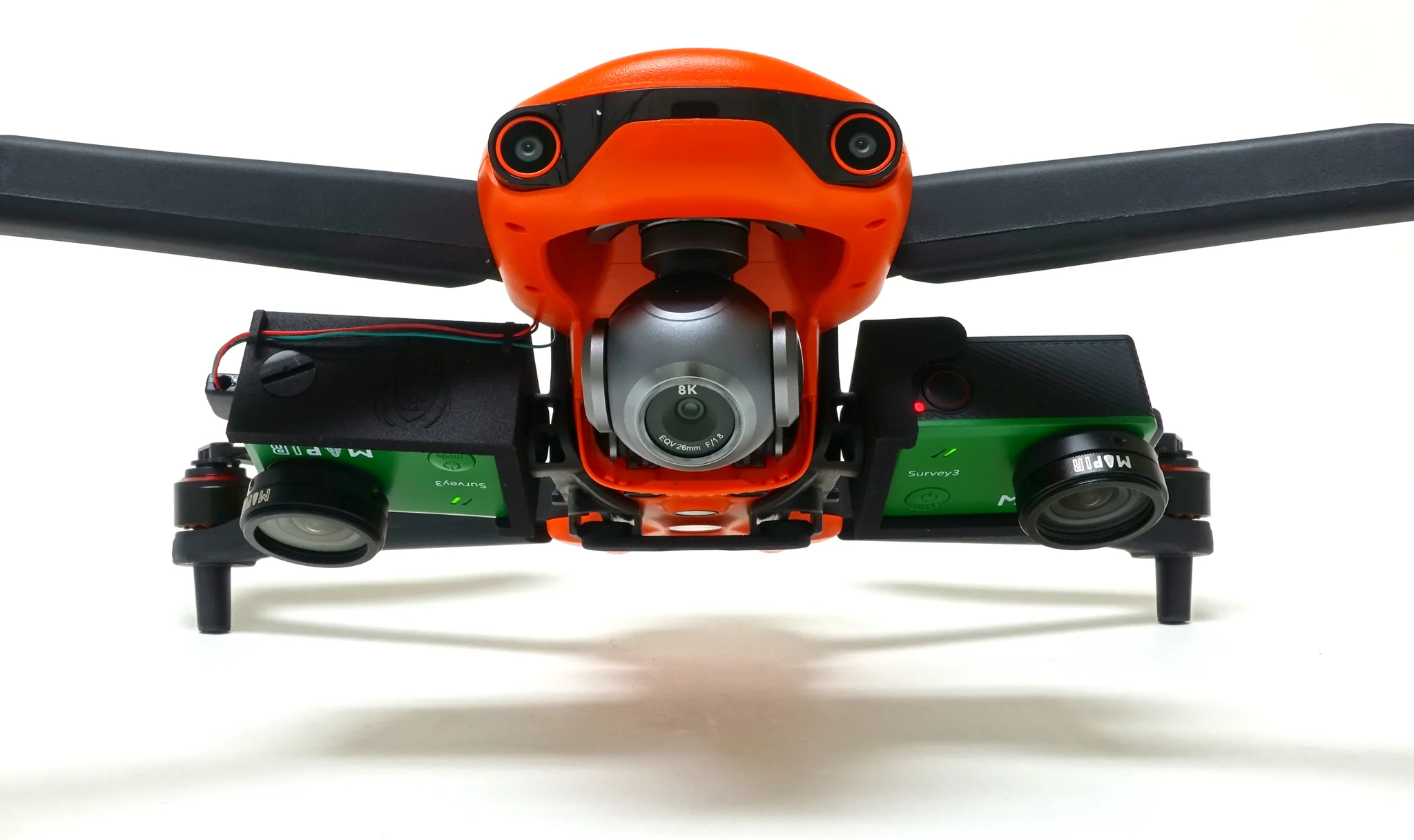

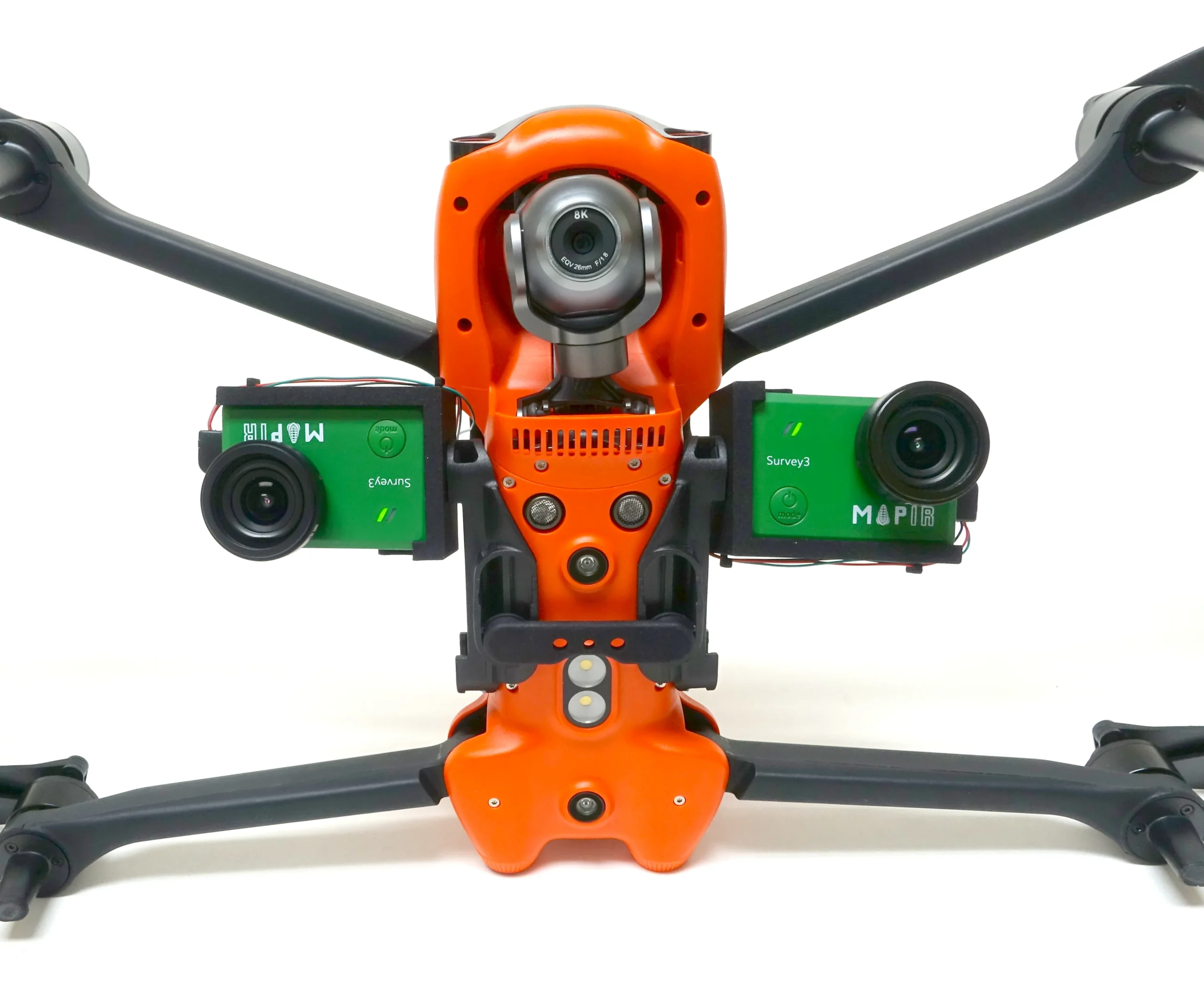

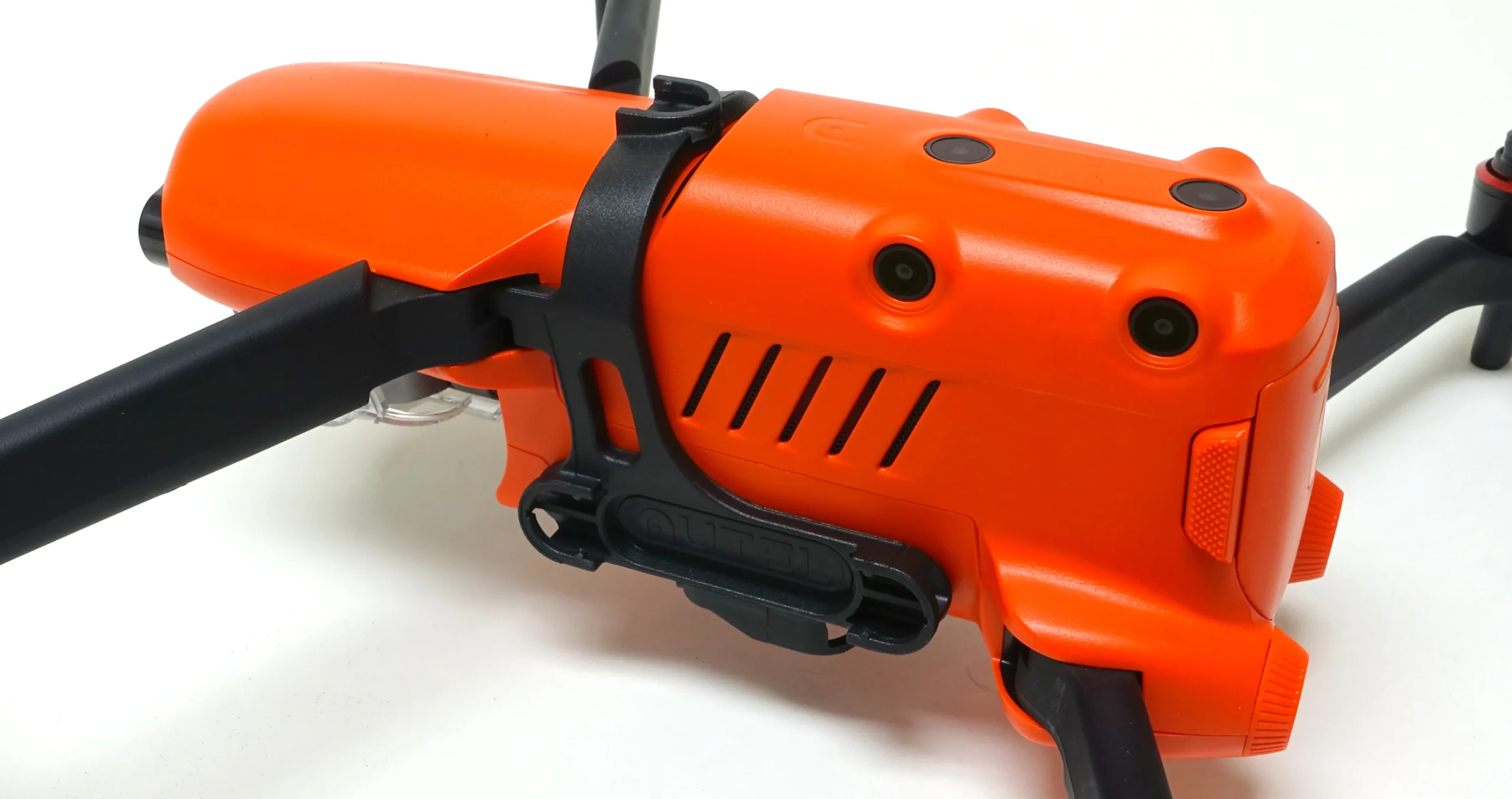

此挂载架可让您轻松稳固地将多台Survey3相机安装至道通智能EVO II无人机，同时保持原机相机正常安装且视野无遮挡。

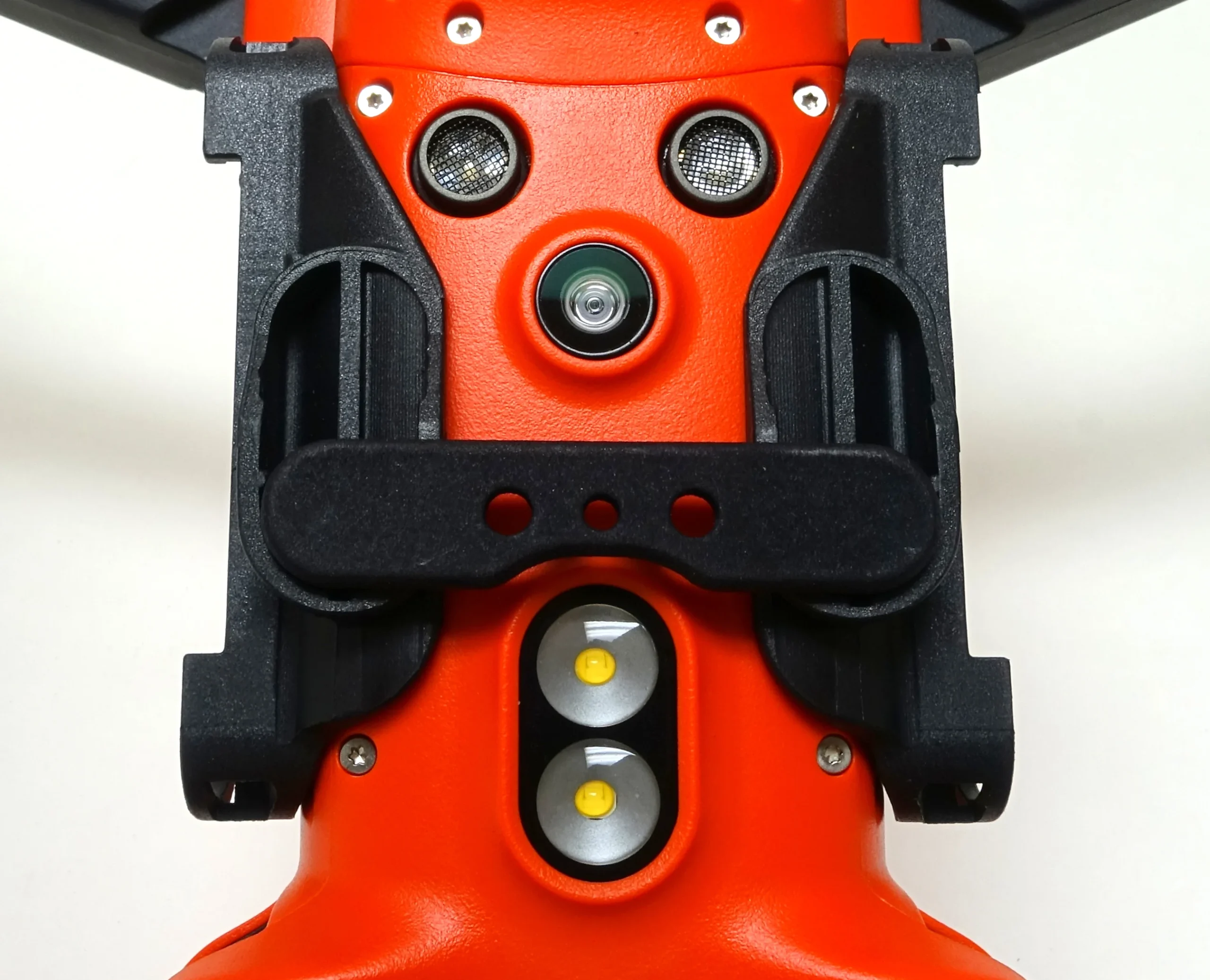

其无需螺丝的简易安装特性得益于Foxfury鞍形挂载架设计，支持最多安装2台Survey3相机及Advanced V2 GPS接收器等配件。底部支撑件可进一步增强挂载架锁定稳固性，强烈建议安装使用。

相机挂载架支持旋转调节，确保无人机前飞时相机保持天底方向对地。

原机相机视野完全无遮挡，无人机所有避障传感器均可保持启用状态。

双相机套装包含以下组件：

需自备设备：使用本挂载架需自行配备Survey3相机及Advanced V2 GPS接收器（含连接线）或DAQ-A-SD模块（含连接线）。相机、GPS、DAQ模块及连接线均不随挂载架提供。

重要提示：

本挂载架仅推荐使用Advanced V2 GPS接收器或DAQ-A-SD模块。标准版GPS接收器虽可能兼容，但效果不如Advanced V2 GPS或DAQ-A-SD。
道通EVO II相机专用透明保护罩与本挂载架完全兼容。

Foxfury道通EVO II鞍形架 – MAPIR Survey3鞍形框架挂载件内含：

挂载组件链接：

免责声明：MAPIR, Inc不对因使用本挂载架造成的任何无人机损坏承担责任。我们已对此挂载架进行全面测试，正确安装不会干扰无人机的正常运行。

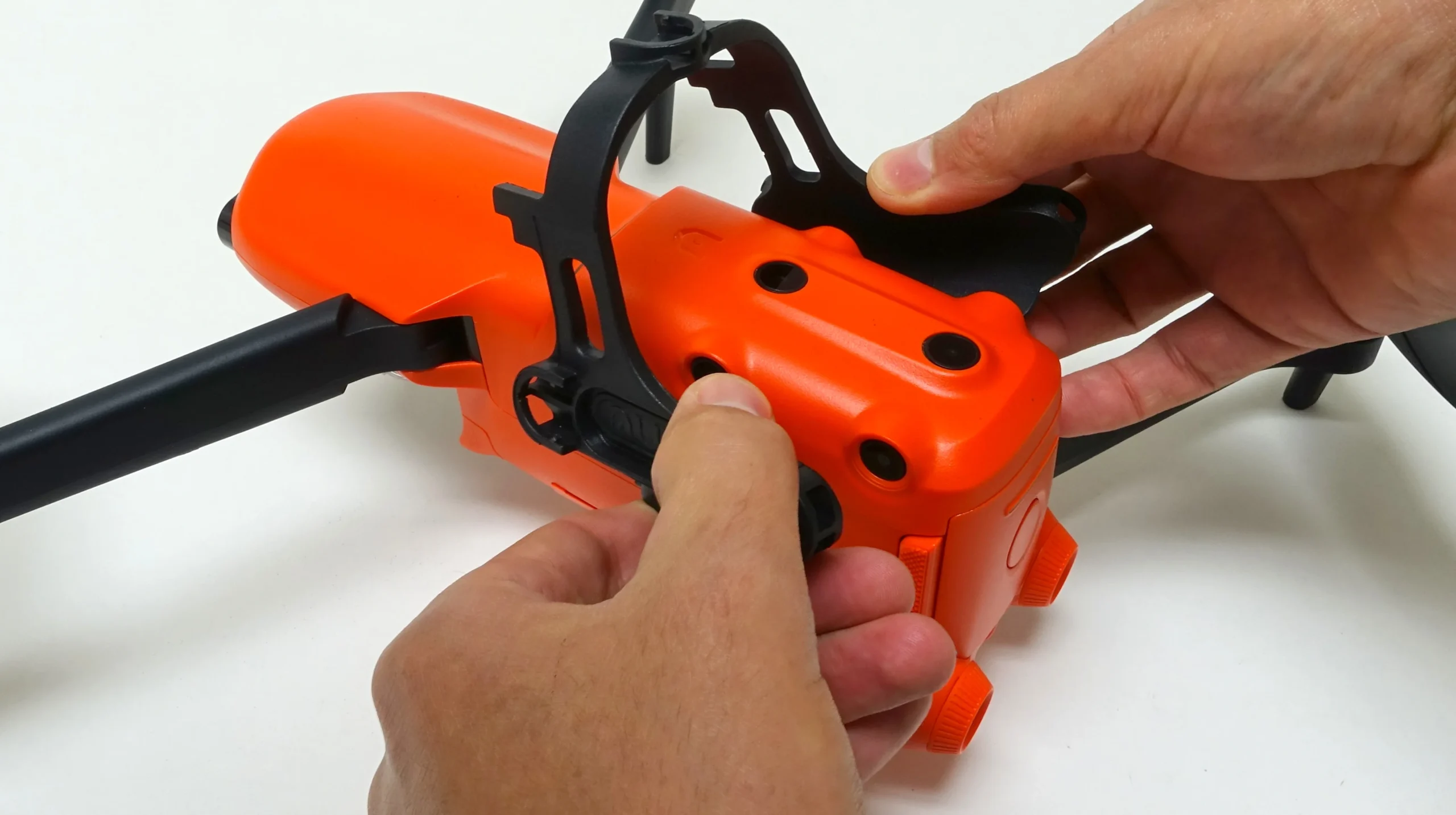

安装指南

步骤4：撕除Advanced V2 GPS接收器底部的红色背胶保护膜，将其贴附至Foxfury道通EVO II鞍形挂载架-附件/GPS安装板。

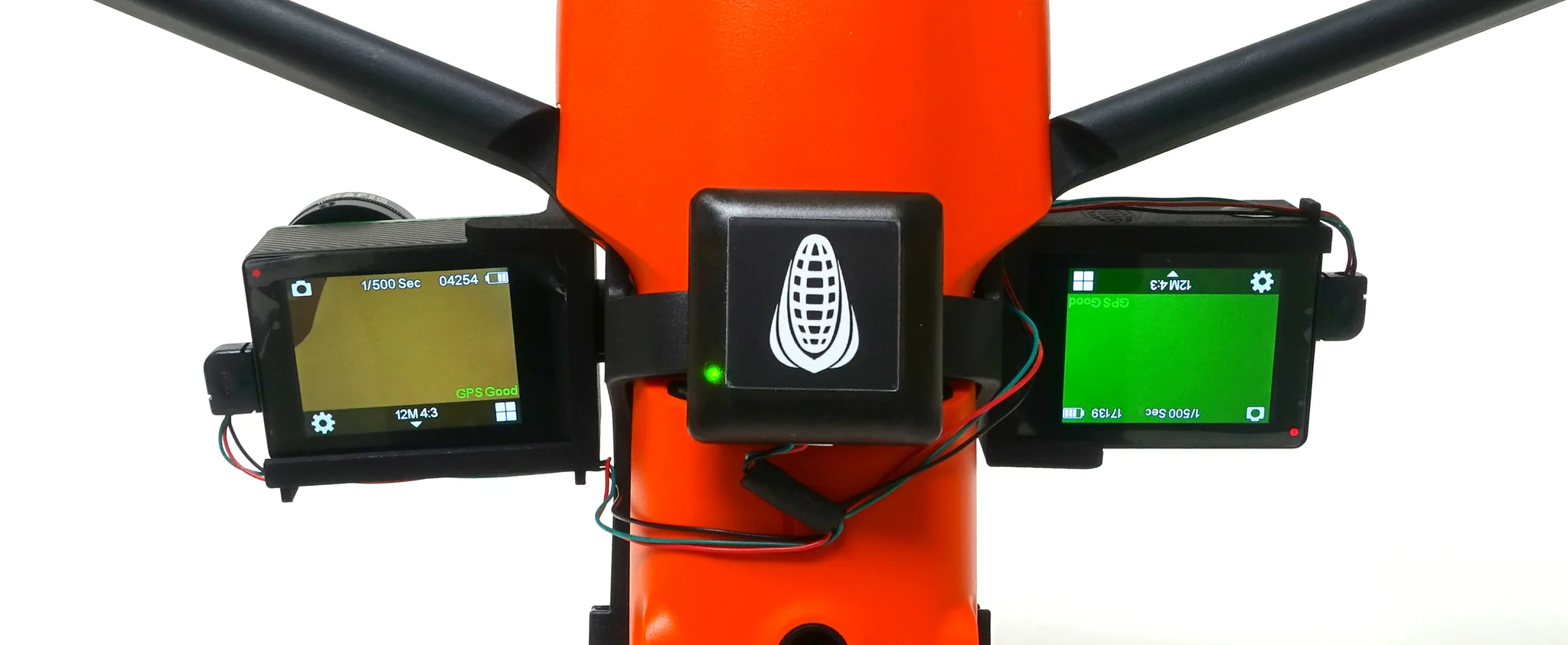

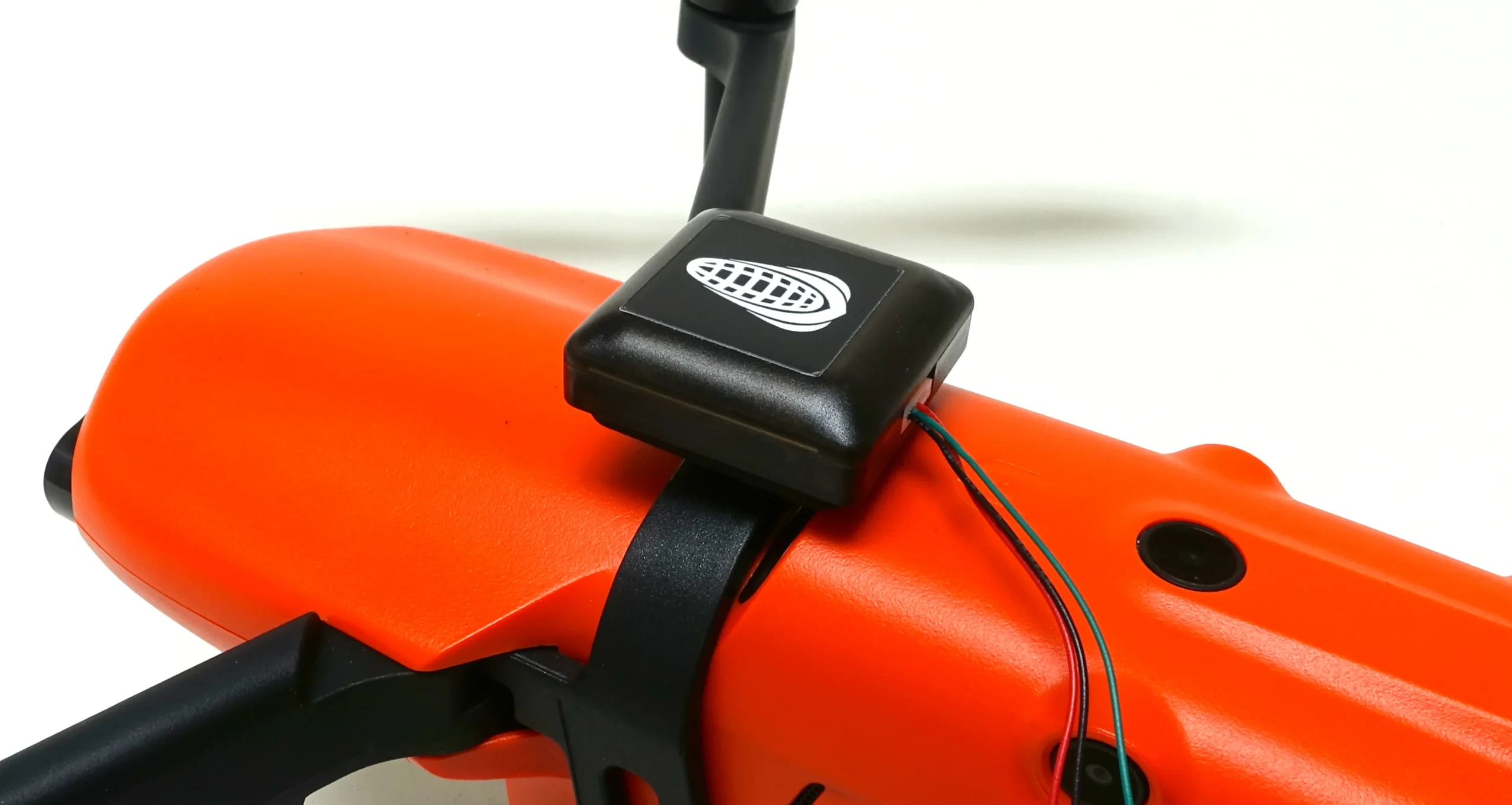

步骤5：将GPS模块滑入顶部鞍形安装位，确保旋转至玉米标识朝前。注：背胶粘性极强，通常为一次性使用。如需更换，建议尽可能使用3M VHB透明胶带或类似产品。请将线缆从GPS后端引出，朝向机身尾部。

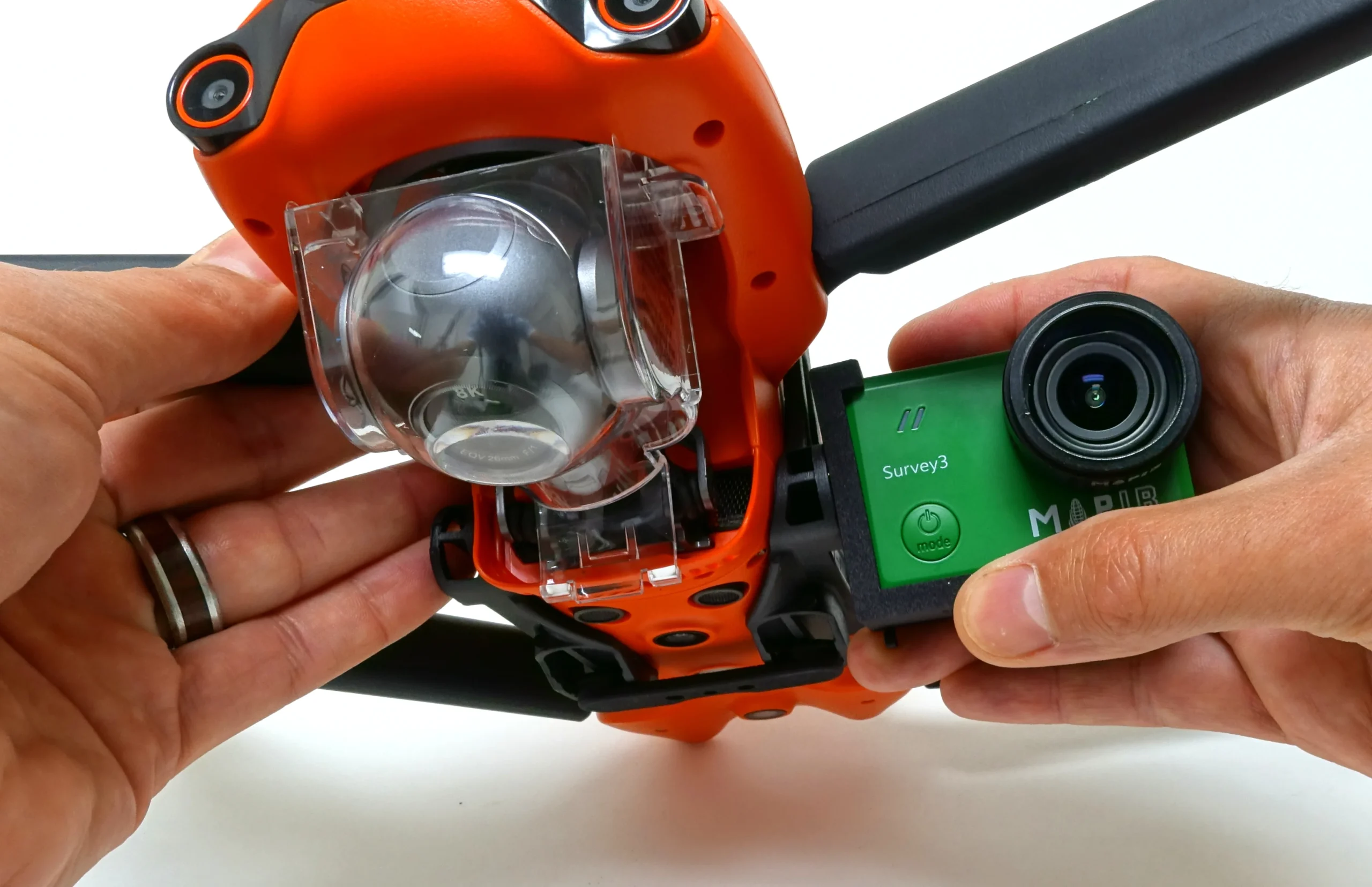

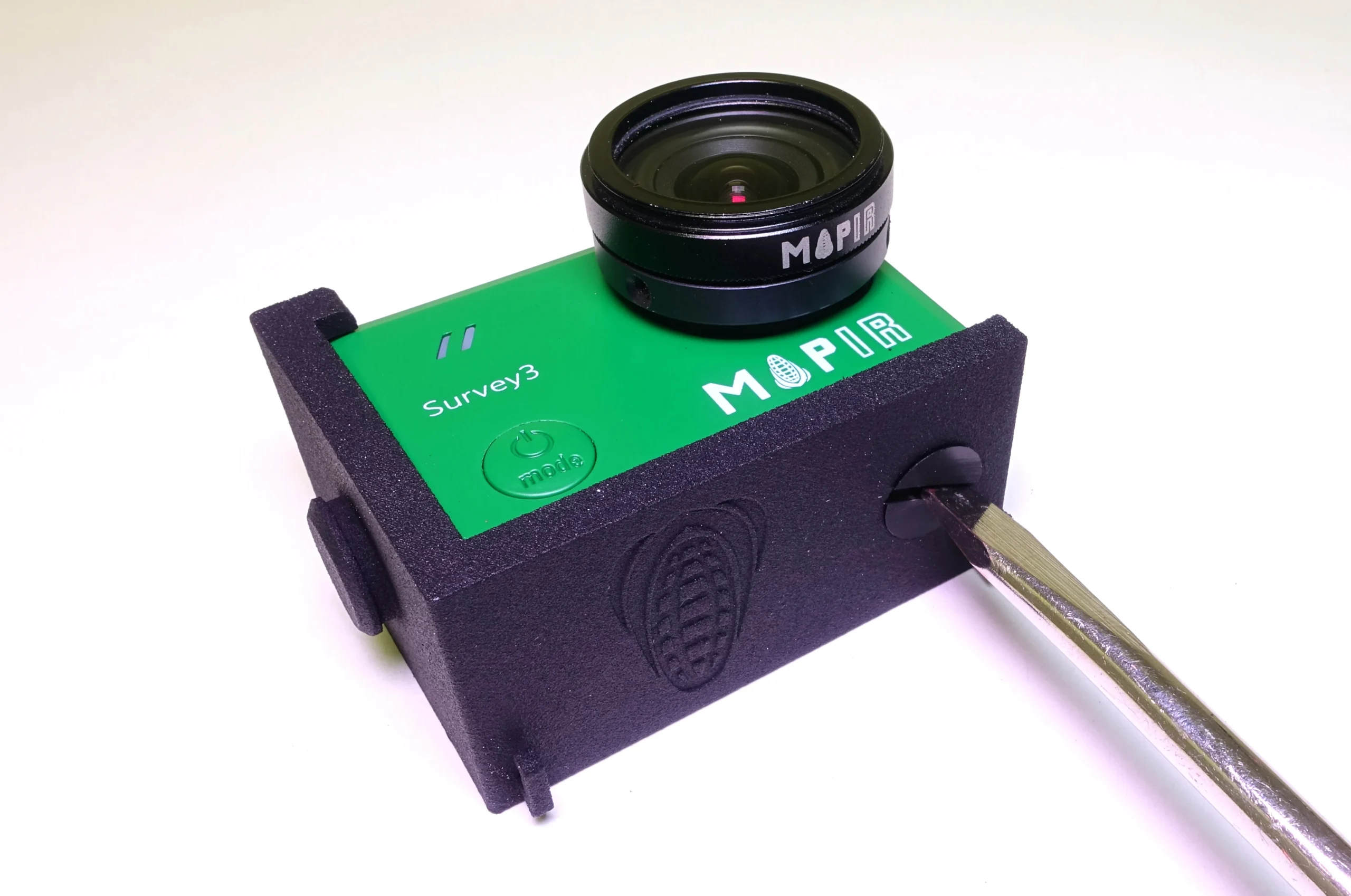

步骤6：将相机滑入鞍形架前侧安装位。本鞍形架最多可搭载两台Survey3相机（其中一台可倒置安装）。旋转相机使无人机前飞时镜头尽可能与地面平行（根据预期飞行速度调整角度）。

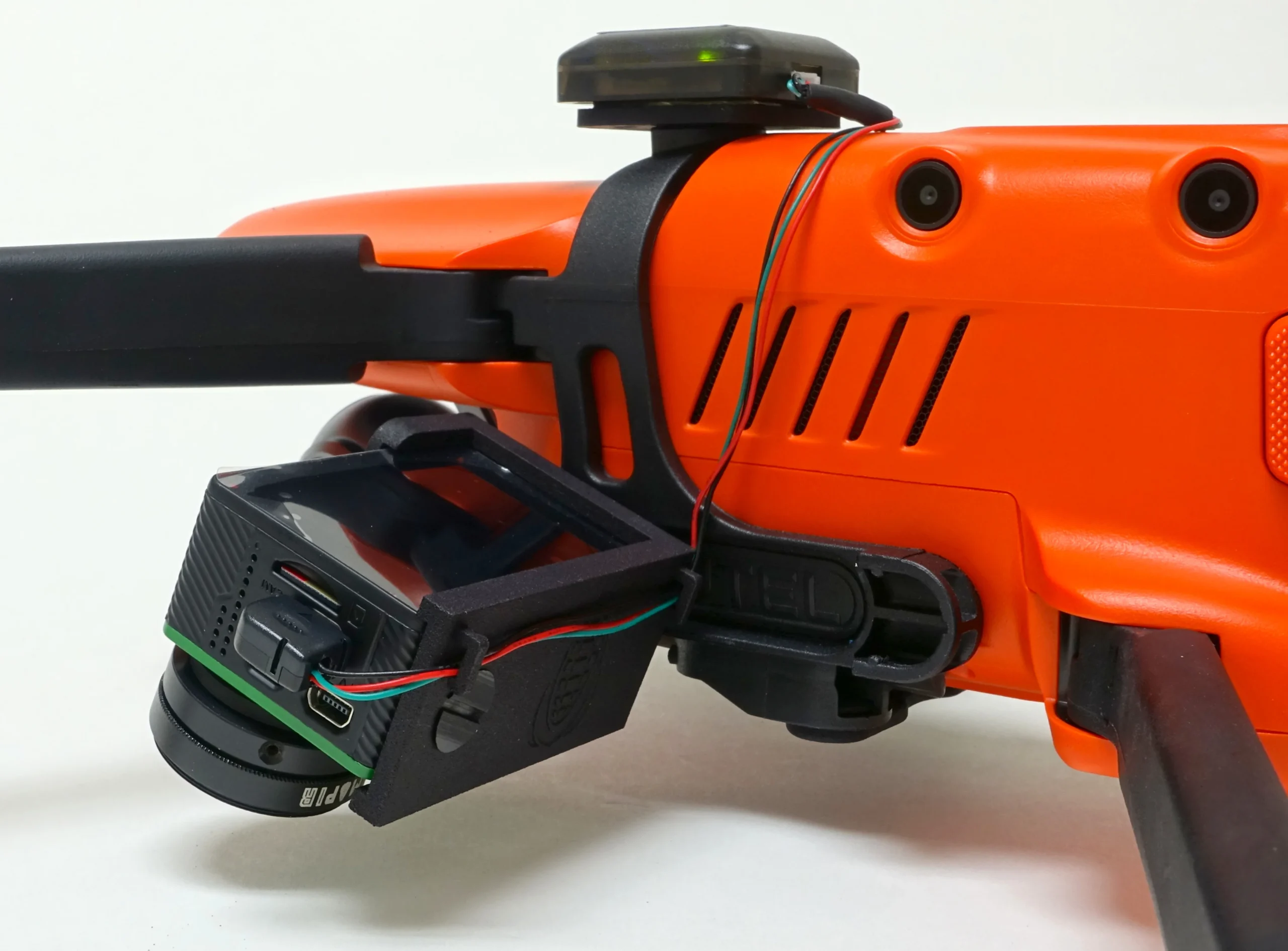

步骤7：将GPS的USB线缆接入相机，并沿支架侧面的卡扣布线，确保线缆远离螺旋桨。

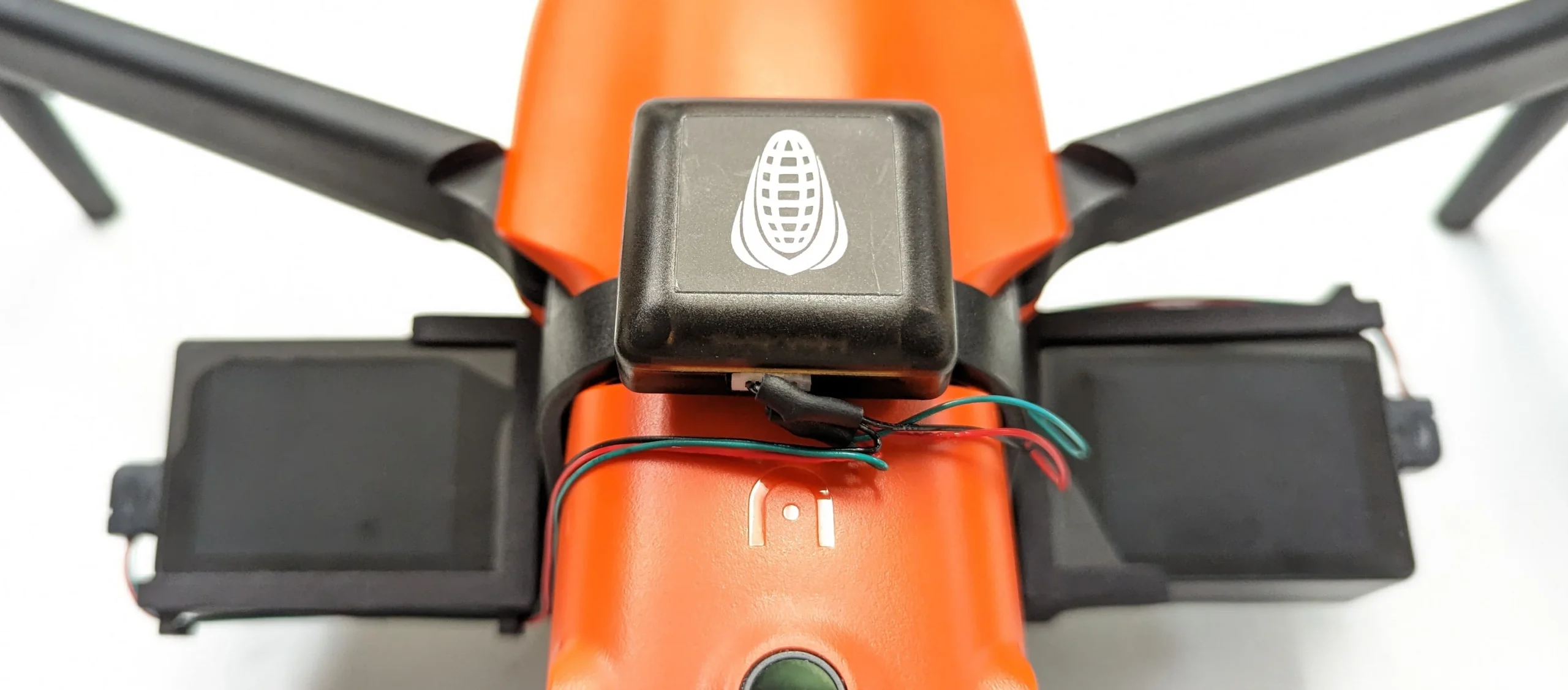

双GPS线缆配置说明：请将线缆接头朝向右相机弯曲（如下方图示），这能使线缆获得理想的张力/松弛度。
