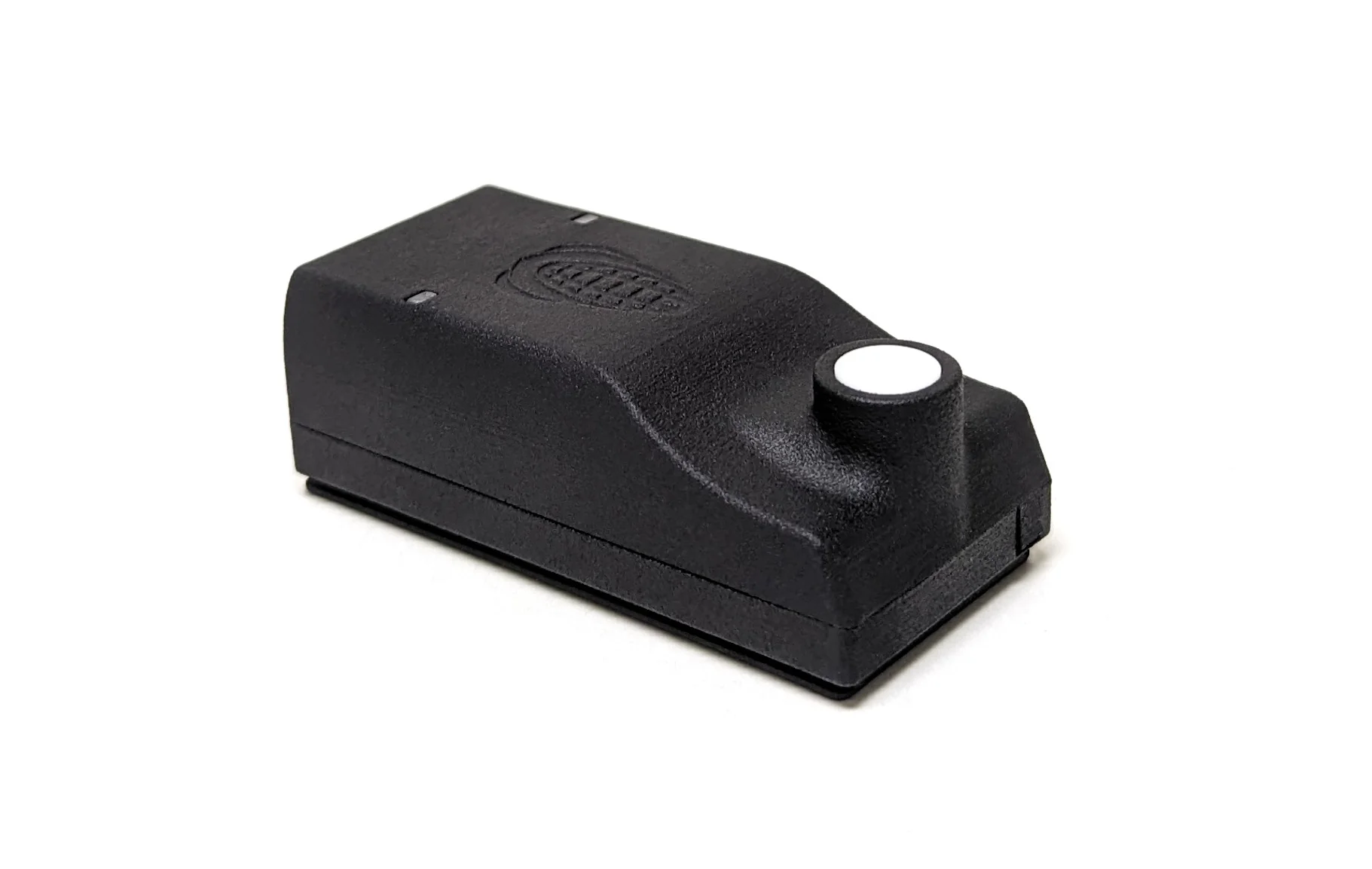

DAQ-A-SD（光传感器）

核心特性

• 多传感器数据同步记录：持续保存GNSS、IMU、光谱仪传感器数据，以及PWM（相机触发）和EXP（相机曝光）事件

• 宽光谱校准能力：340-1010nm宽光谱覆盖，单台DAQ-A-SD即可支持校准全系列Survey3相机（RGN、OCN、NGB、RE、NIR），单一日志文件可校正任意数量的Survey3相机

• 可移动存储与配置：可拆卸Micro SD卡存储数据日志及用户可编辑的DAQ配置文件；日志文件用于MAPIR软件中提升图像地理定位精度（PPK）并实现反射率动态校准

• 灵活触发控制：通过按键触发相机拍摄，或按设定时间间隔自动触发；用户可通过编辑存储卡上的配置文件轻松调整触发间隔

• 双相机曝光日志支持：支持两台独立Survey3相机的曝光记录，可在后处理（PPK）中实现更精确的图像地理定位元数据更新

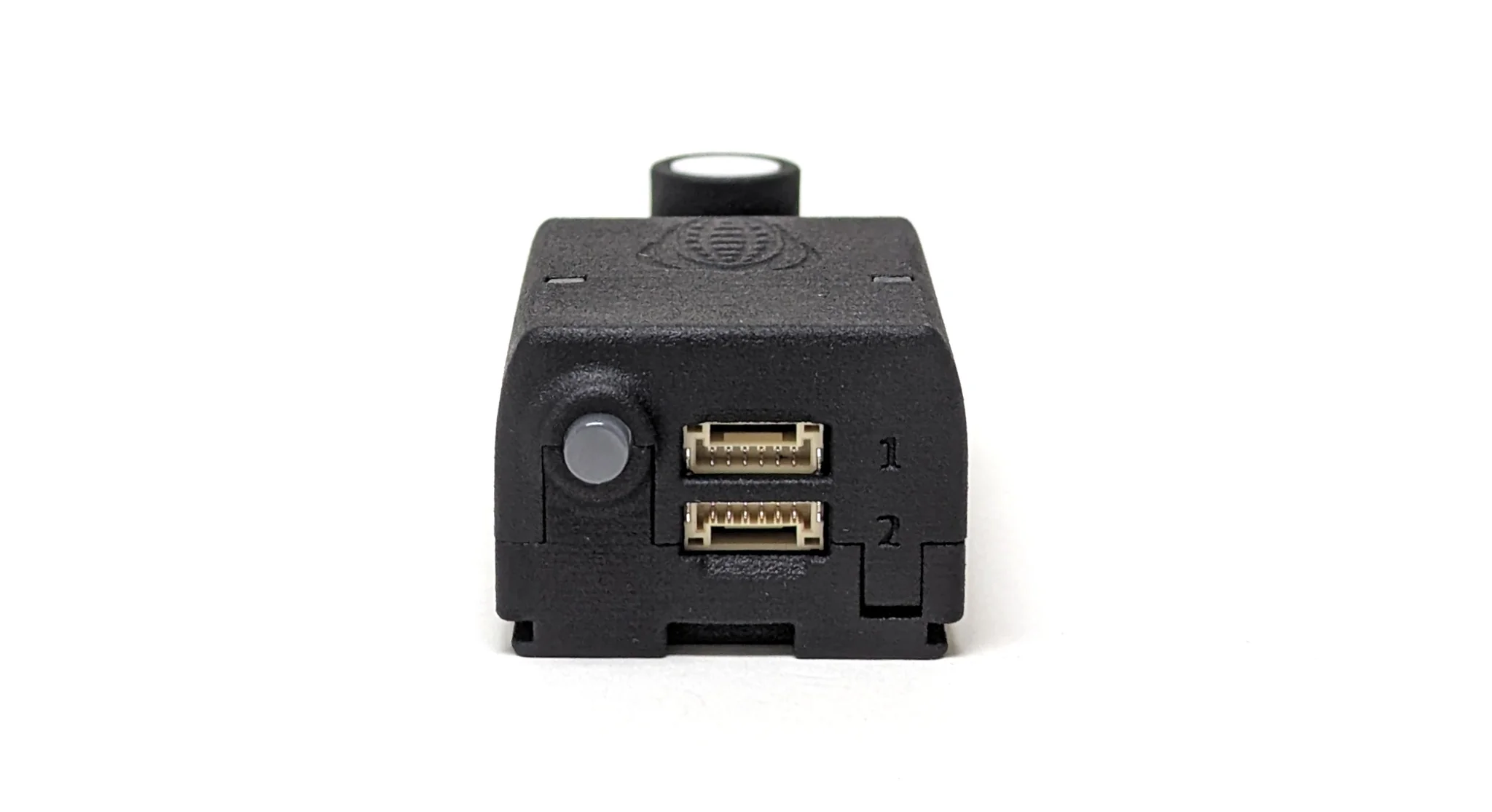

• 日光可视状态指示：RGB LED按键清晰显示系统状态；LED亮度可调且可关闭；按键兼具相机触发与记录启停功能

• 多样化供电方案：可通过1-2台Survey3相机供电，或使用侧面USB端口供电

• 自动时间同步：自动同步所连接Survey3相机的系统时钟（RTC）；请确保相机时区设置为GMT-0

• 简易固件升级：通过SD卡中的固件文件即可轻松完成固件更新

安装方案：

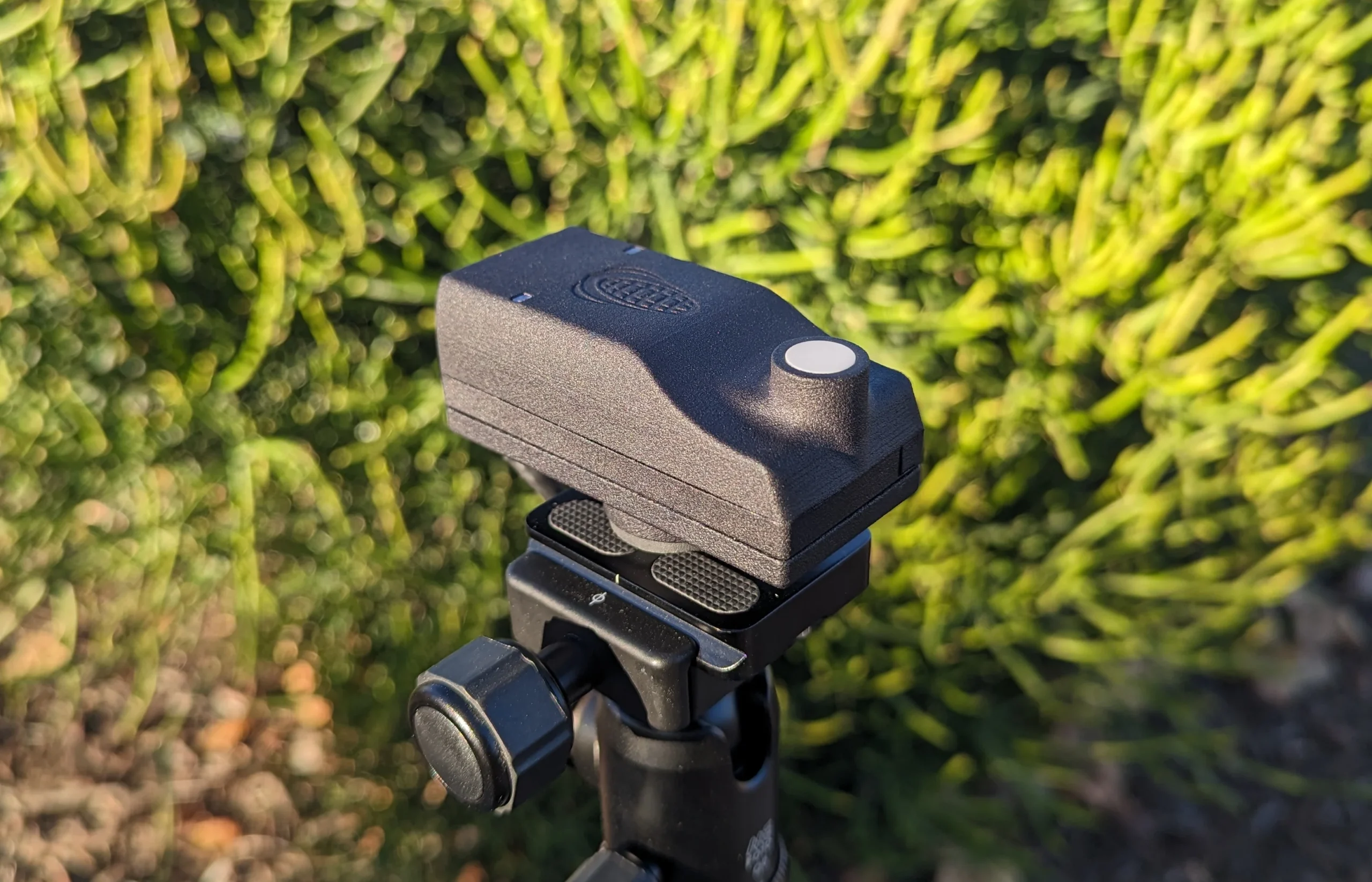

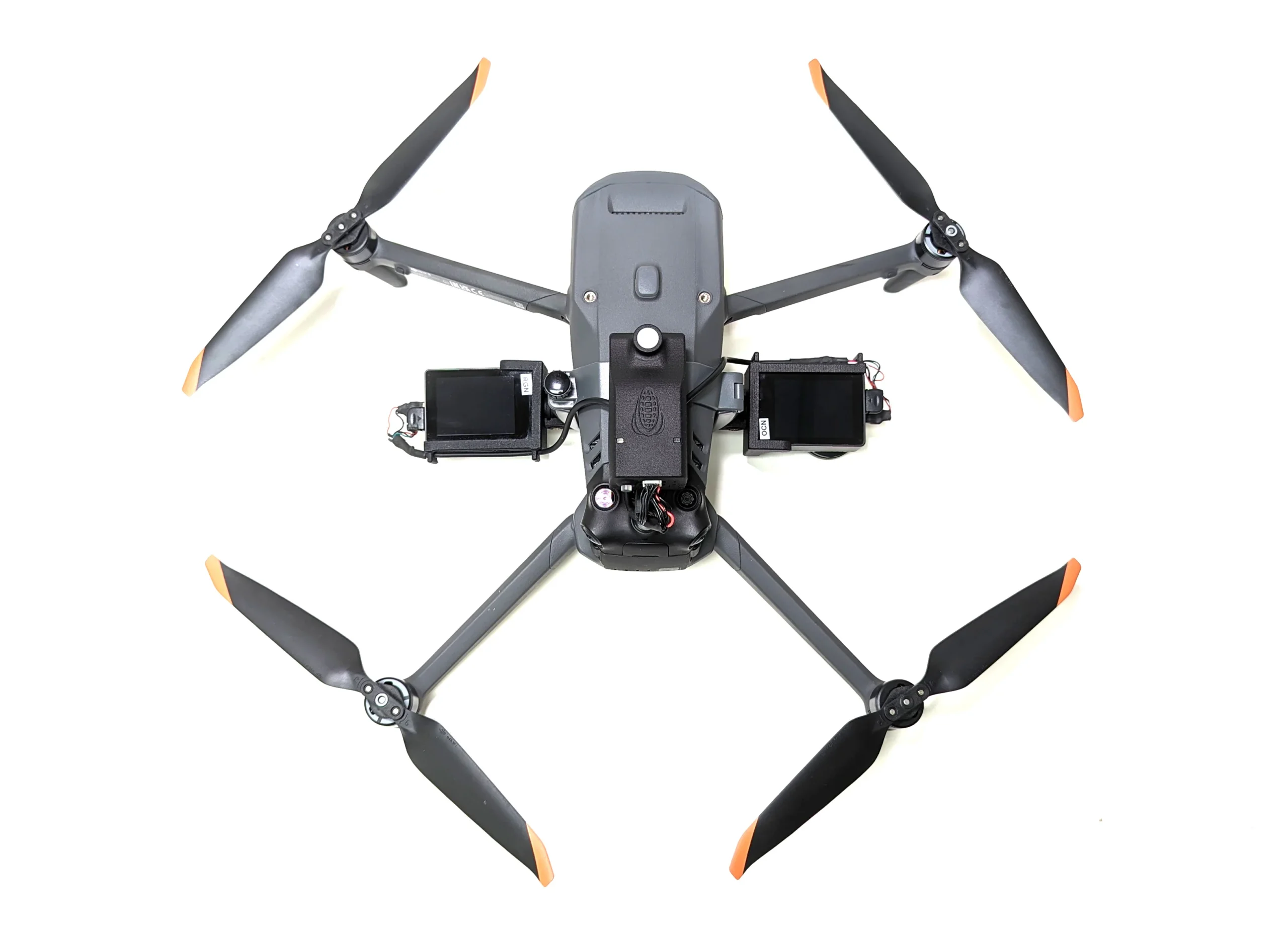

DAQ-A-SD底部设计有导轨系统，可与我们多款专用安装板匹配。只需下拉安装板的卡扣，将DAQ-A-SD滑入安装位即可。我们提供含多孔径通孔、1/4-20三脚架螺孔以及无人机专用型号（如大疆御3系列）等多种安装板。您亦可使用双面胶（需自备）将其固定于任意平面。

供电方案：

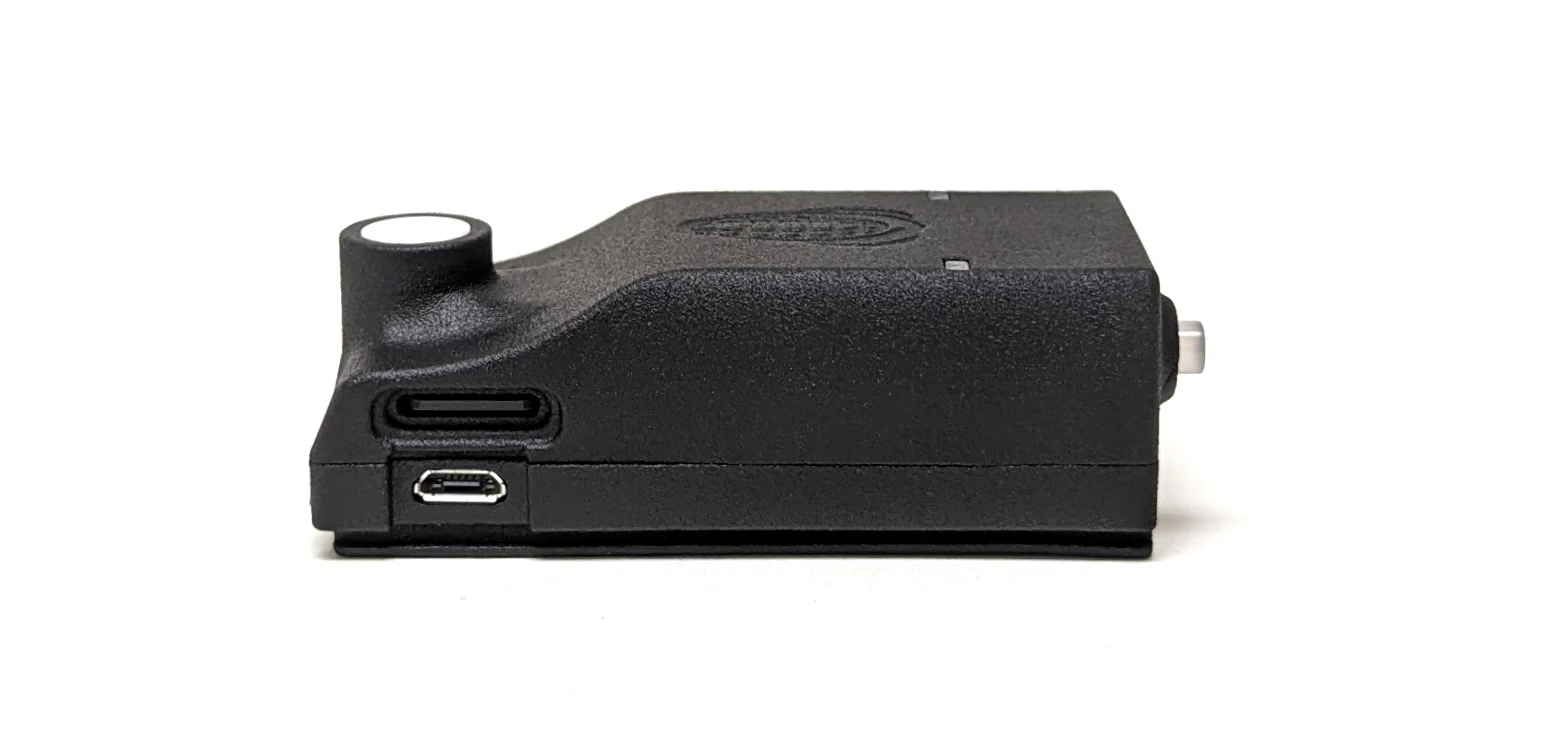

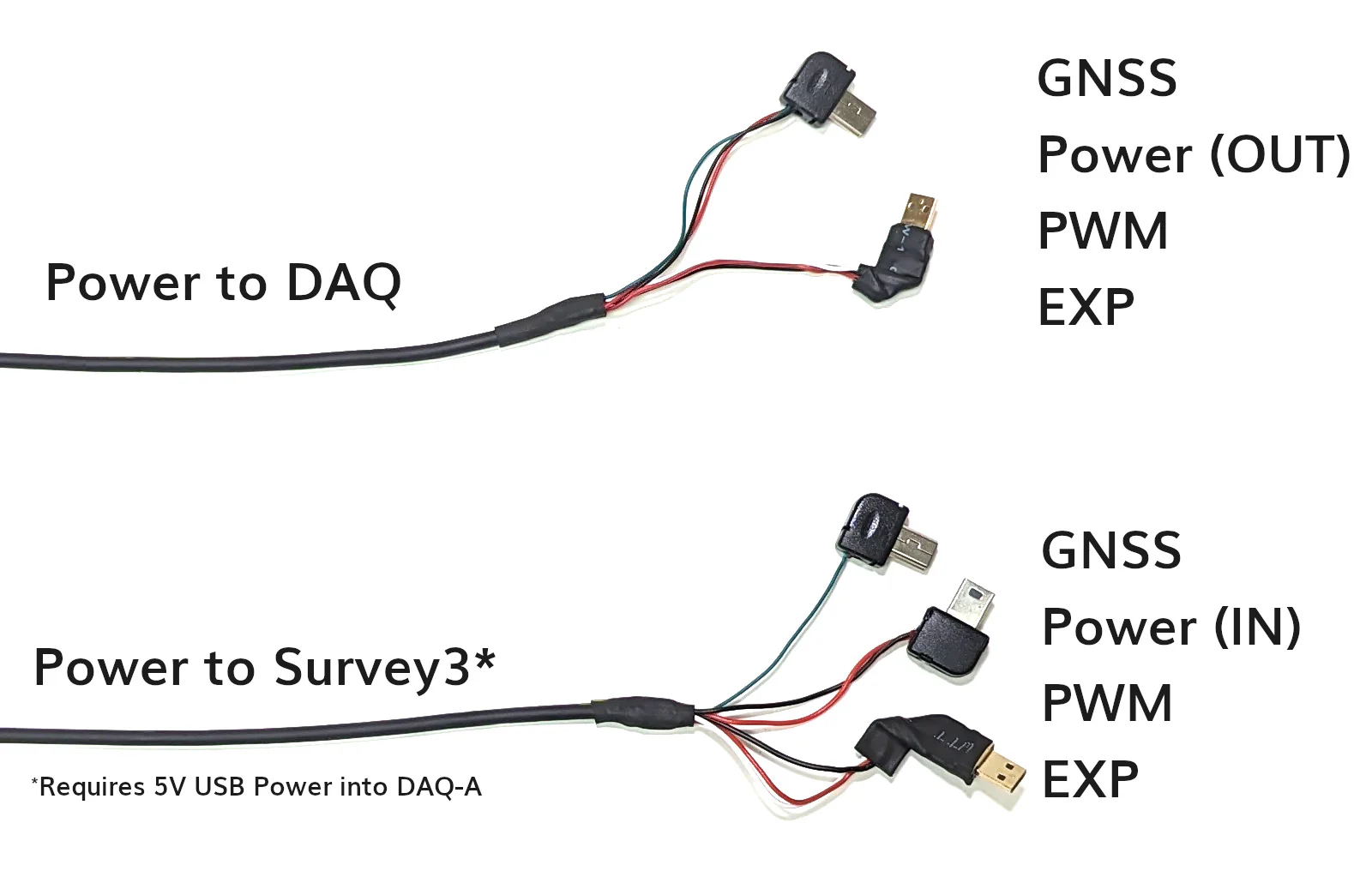

您可通过侧面USB接口或后方Survey3相机连接端口为DAQ-A-SD供电。若使用10英寸短电缆，单台Survey3相机即可供电；若使用更长电缆，则需两台Survey3相机或USB电源供电。严禁同时为USB与相机端口供电。

以下续航数据基于连续RAW图像采集模式（每3秒拍摄一次）测得。

续航时间（单台Survey3相机供电） | 45分钟
续航时间（两台Survey3相机供电） | 120分钟

光谱仪扫描示例

技术规格：

包装清单：
1×DAQ-A-SD数据记录仪
1×16GB Micro SD存储卡（含SD适配器）
1×Micro USB电源线

MAPIR新款光传感器（光谱仪）可在环境光照变化时保持反射率校准的准确性。

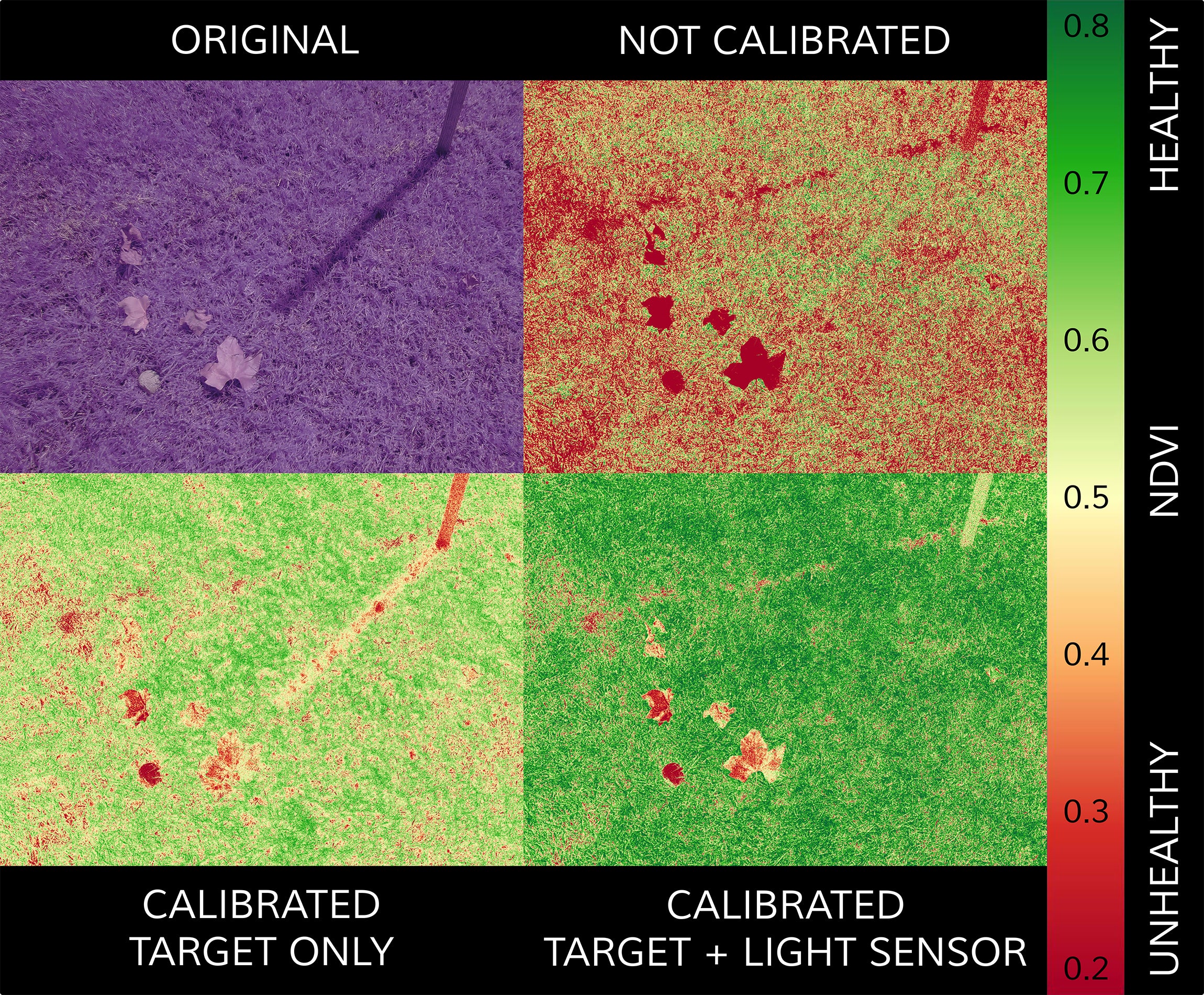

下方展示的是局部多云天气下拍摄的3.5小时延时动画（每分钟采集一帧）。场景为夹杂枯叶的健康草坪。所有图像均通过NDVI公式进行色彩梯度处理，绿色代表健康植被，红色代表不健康/枯死植被。四个对比区分别显示：原始图像、未校准NDVI、仅用参考靶标校准的NDVI、以及靶标与光传感器联合校准的NDVI。

下图：Survey3W OCN镜头，3.5小时延时摄影（每分钟1张，共206帧），曝光锁定，多云天气，NDVI色彩映射区间0.2-0.8 [分辨率已降低适配网络浏览]

请注意观察原始图像的亮度如何随着云层遮挡太阳而持续变化。我们的光传感器能实时追踪环境光变化，确保指数（NDVI）对比度测量值保持稳定。无论是云层遮挡形成的阴影，还是场景右上方高大木桩产生的投影，均不会影响对比度测量结果。当夕阳西下时，木桩的阴影扫过整个场景，但在使用我们的靶标与光传感器联合校准的情况下，草地NDVI值（绿色代表健康）依然保持不变。

下图：Survey3W RGN镜头，苜蓿田400英尺航高，多云与晴朗天气对比，NDVI色彩映射区间0.2-1.0

在飞行平台上搭载MAPIR光传感器，可使您在任何天气条件下正常采集图像。云层或高大物体产生的阴影被大幅抑制，从而在多数光照环境中都能获得一致性数据。上方NDVI图像展示了400英尺高空拍摄的苜蓿农作物田垄，由多张独立影像拼接成图。尽管测绘任务期间云层覆盖导致阳光时被遮挡，最终生成的NDVI对比图仍与次日晴朗天气下的成像结果高度吻合。
