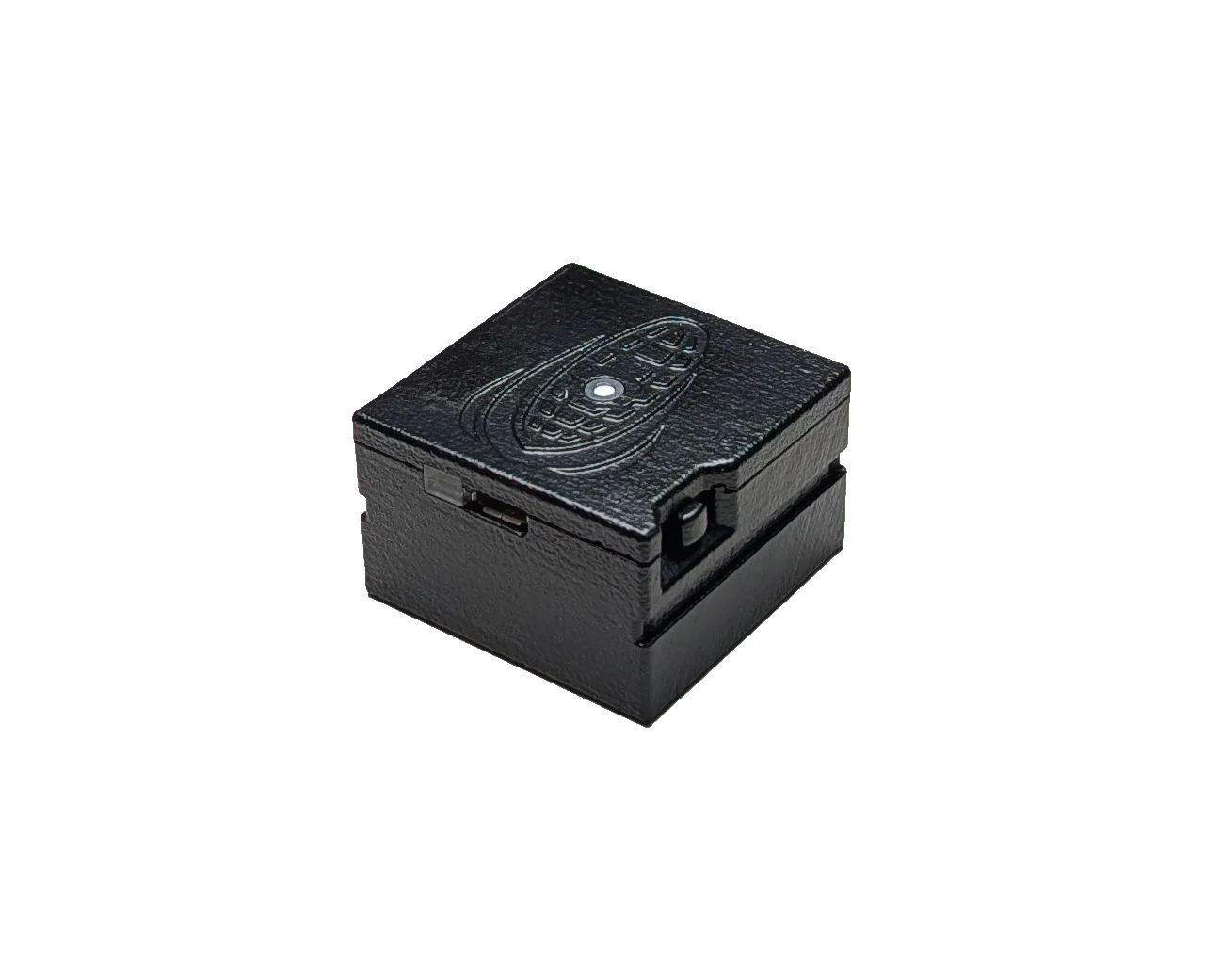

DAQ-M：模块化光谱辐射计
¥9,999.00

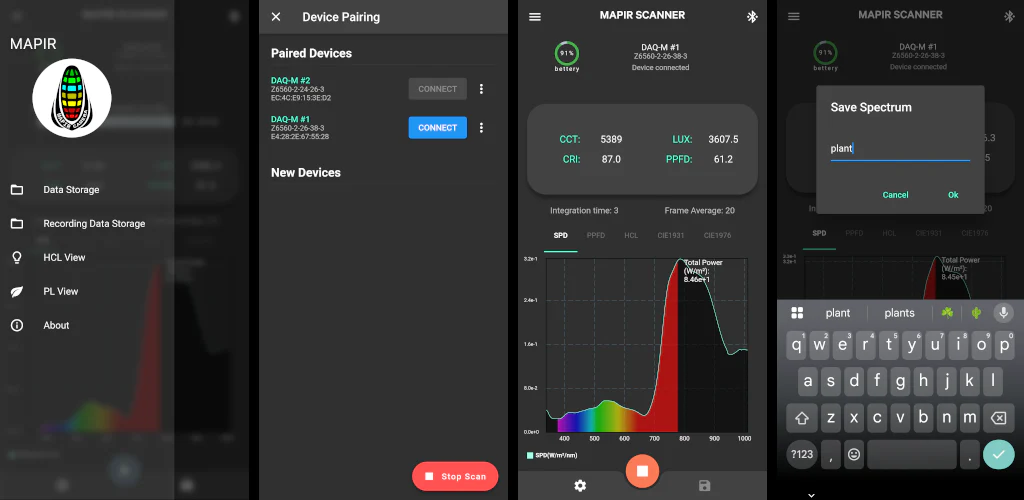

通过移动设备上的MAPIR SCANNER应用程序，您可连接附近任意DAQ-M设备。该应用程序支持为每台DAQ-M分配独立名称、调整传感器参数、实时查看测量数据、记录单次测量、设置延时/间隔测量计划，并将测量数据保存至移动设备以供后续处理。
核心特性
-
具备绝对功率校准的科研级光谱仪（W/m²·nm）
-
两种主要测量模式：
-
辐照度模式：记录环境光光谱变化，用于在MCC中生成多光谱反射率图像
-
反射率模式：记录MAPIR参考靶标与目标物的辐照度数据，用于在MCC中建立物体反射率数据库
-
-
通过免费的MAPIR SCANNER移动应用程序，您可：
-
为每台DAQ-M分配独立名称
-
调整传感器参数
-
实时查看测量数据
-
记录单次测量
-
设置延时/间隔测量计划
-
将测量数据保存至移动设备以供后续处理
-
-
宽光谱覆盖范围（340-1010 nm），单台DAQ-M即可支持校准我们提供的所有Survey3相机型号（RGN、OCN、NGB、RE、NIR），单一日志文件可校正任意数量的Survey3相机
-
设备间测量结果可重复
-
坚固可靠：无活动部件
-
无需重复校准
-
紧凑尺寸：40×40×25毫米（1.6×1.6×1.0英寸）
-
宽工作温度范围
-
自动曝光与帧平均控制
-
高精度实时时钟（RTC）
-
内部存储支持高达8,192组测量数据
-
低功耗蓝牙（BLE）技术延长电池续航
-
用户可更换锂离子充电电池
DAQ-M 测量能力说明
模式 |
计量单位 |
功能描述 |
|---|---|---|
光谱辐射计模式 |
光谱辐照度功率（W/m²·nm） |
具备绝对功率校准的科研级光谱辐射计。常用于记录环境光光谱以校正多光谱图像，亦可用于测量物体辐照度，后续处理为百分比反射率。 |
光谱光度计模式* |
百分比反射率（%） |
通过处理原始辐照度数据输出的科研级光谱光度计结果。常用于测量物体反射率以建立光谱特征数据库，可直接与处理后多光谱图像获取的像素反射率进行比对。包含总反射率%、总PPFD反射率%，以及CCT、CRI、XYZ、xy、uv的反射率值。 |
辐照度传感器模式 |
总辐照度功率（W/m²） |
测量传感器全波段范围（340-1010nm）内环境光的总功率输出。 |
色度计模式 |
CCT（K）、CRI、XYZ、xy、uv |
基于光谱仪测量的精准色彩数据（优于滤光片式色度计）。支持辐照度与反射率*两种测量模式。 |
蒙赛尔色卡匹配工具* |
蒙赛尔颜色系统（CIE C标准光源） |
基于光谱仪测量的精准蒙赛尔颜色匹配查找（优于滤光片式色度计和物理色卡样本）。 |
PAR光强/照度计模式 |
光度照度（lm/m² = lux）PPFD（µmol/m²/s） |
评估与植物生长相关的光照水平（光合有效辐射 – PAR，以PPFD计量）和人类视觉感知的光照水平（光度照度，以lux计量）。适用于园艺、通用照明设计及表面光强评估等场景。 |
注：带星号（）模式需通过MAPIR Camera Control（MCC）软件对原始辐照度数据进行后处理生成。
*需使用我们校准套装中的白色参考靶标进行测量扫描。
DAQ-M CSV测量数据示例：
字段名称 |
计量单位 |
数值示例 |
|---|---|---|
文件名 |
– |
sunlight.csv |
设备名称 |
– |
DAQ-M #1 |
设备地址 |
– |
Z6560-2-26-38-3(E4:28:2E:67:55:28) |
传感器ID |
– |
CB-74-02-34-9B |
修改时间 |
移动设备时区 |
2025-04-23 13:39:14 |
是否饱和 |
是/否 |
否 |
积分时间 |
毫秒 |
1.286 |
波长序列 |
纳米 |
340, 345, 350……1000, 1005, 1010 |
光谱数据 |
瓦/(平方米·纳米) |
0.028496599, 0.026482204, 0.023346003……0.026041711, 0.025839653, 0.025660584 |
PPFD光谱 |
微摩尔/(平方米·秒·纳米) |
0, 0, 0…0.318986416, 0.31948036, 0.323729604……0, 0, 0 |
总辐照功率 |
瓦/平方米 |
33.37362 |
光度照度 |
流明/平方米 |
4794 |
S视锥响应 |
流明/平方米 |
3978 |
黑视蛋白响应 |
流明/平方米 |
4386 |
视紫红质响应 |
流明/平方米 |
4485 |
M视锥响应 |
流明/平方米 |
4723 |
L视锥响应 |
流明/平方米 |
4872 |
总PPFD |
微摩尔/(平方米·秒) |
87 |
红波段PPFD |
微摩尔/(平方米·秒) |
34 |
绿波段PPFD |
微摩尔/(平方米·秒) |
33 |
蓝波段PPFD |
微摩尔/(平方米·秒) |
23 |
相关色温 |
开尔文 |
5484 |
显色指数 |
– |
99 |
CIE XYZ值 |
– |
4557, 4794, 4339 |
CIE xy色度 |
– |
0.3329, 0.3502 |
CIE uv色度 |
– |
0.2037, 0.4822 |
原始数据 vs 后处理数据（MCC）：
数据字段 |
原始数据 |
后处理数据 |
|---|---|---|
文件名 |
✓ |
✓ |
设备名称 |
✓ |
✓ |
设备地址 |
✓ |
✓ |
传感器ID |
✓ |
✓ |
修改时间 |
✓ |
✓ |
是否饱和 |
✓ |
✓ |
积分时间 |
✓ |
✓ |
波长序列 |
✓ |
✓ |
光谱数据 |
✓ |
✓ |
反射率数据 |
✗ |
✓ |
PPFD光谱 |
✓ |
✓ |
总辐照功率 |
✓ |
✓ |
总反射率（%） |
✗ |
✓ |
总PPFD反射率（%） |
✗ |
✓ |
光度照度 |
✓ |
✓ |
S视锥响应 |
✓ |
✓ |
黑视蛋白响应 |
✓ |
✓ |
视紫红质响应 |
✓ |
✓ |
M视锥响应 |
✓ |
✓ |
L视锥响应 |
✓ |
✓ |
总PPFD |
✓ |
✓ |
红波段PPFD |
✓ |
✓ |
绿波段PPFD |
✓ |
✓ |
蓝波段PPFD |
✓ |
✓ |
CCT（辐照度） |
✓ |
✓ |
CCT（反射率） |
✗ |
✓ |
CRI（辐照度） |
✓ |
✓ |
CRI（反射率） |
✗ |
✓ |
XYZ（辐照度） |
✓ |
✓ |
XYZ（反射率） |
✗ |
✓ |
xy（辐照度） |
✓ |
✓ |
xy（反射率） |
✗ |
✓ |
uv（辐照度） |
✓ |
✓ |
uv（反射率） |
✗ |
✓ |
蒙赛尔C系统 |
✗ |
✓ |
环境光传感器 – 辐照度模式
野外光谱仪 – 反射率模式

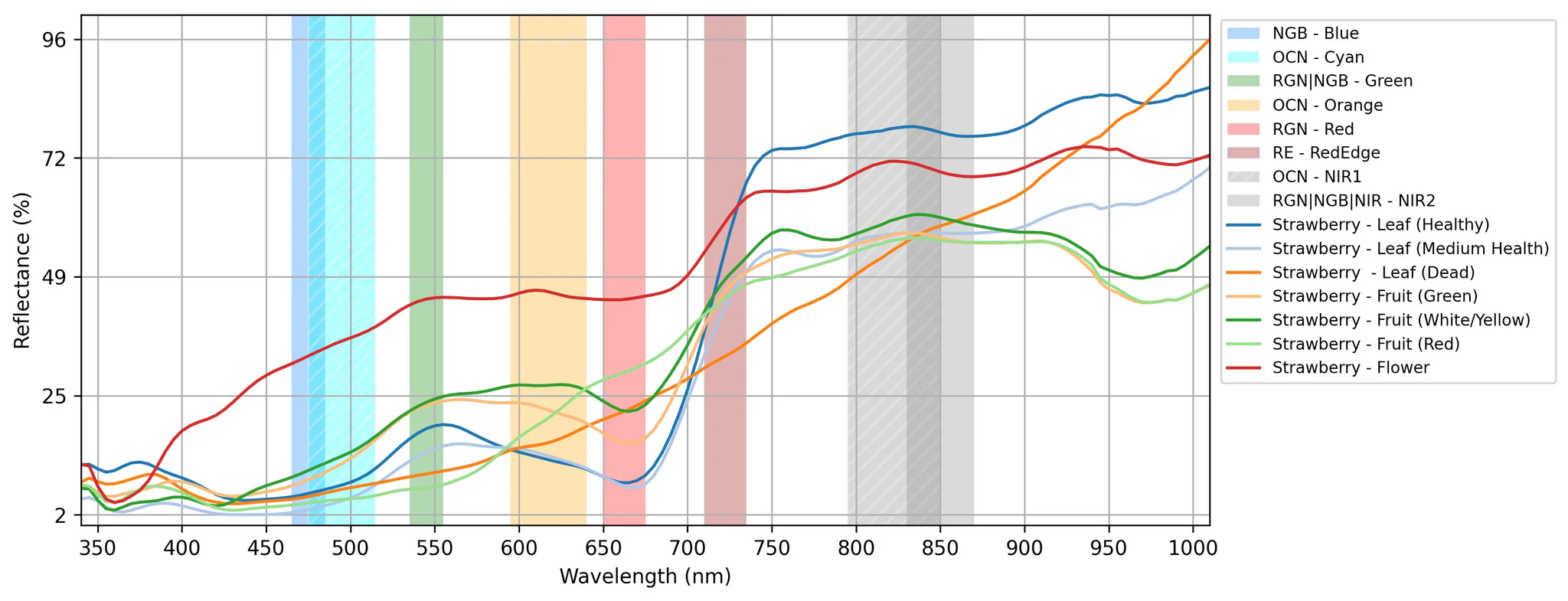

下图展示了草莓植株各部位的7次扫描数据，这些数据已在MCC中通过T4白色靶标扫描完成百分比反射率校准。图中同时包含所有Survey3滤镜的透射波段范围以供对比。本图表由MCC软件生成。

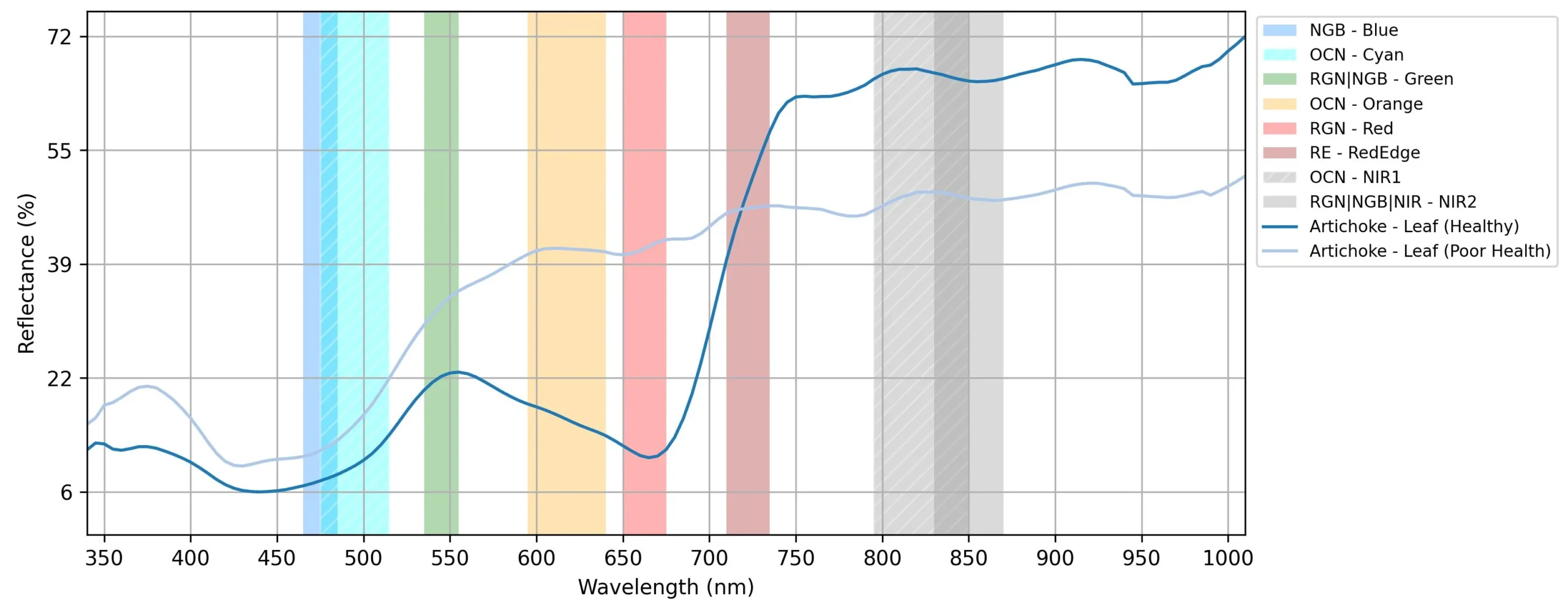

下图展示了朝鲜蓟植物叶片的2次扫描数据，这些数据已在MCC中通过T4白色靶标扫描完成百分比反射率校准。图中同时包含所有Survey3滤镜的透射波段范围以供对比。本图表由MCC软件生成。

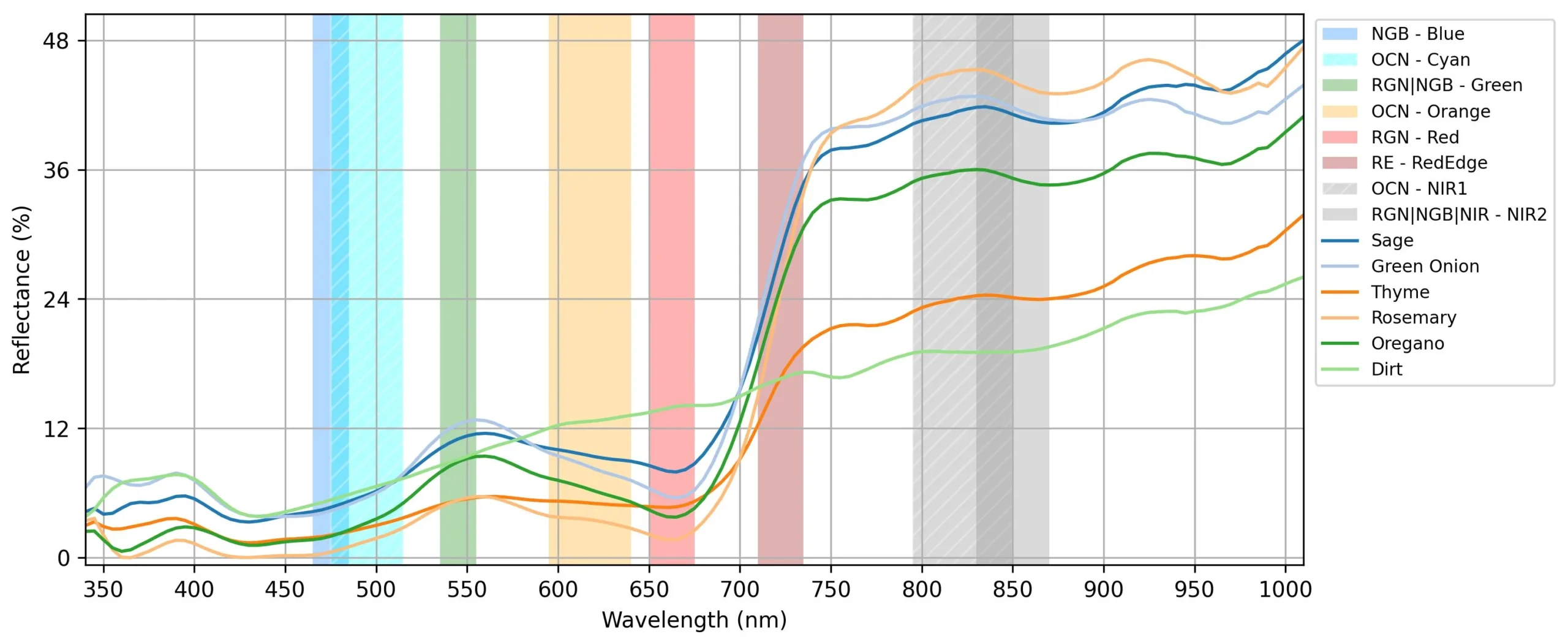

下图展示了6组常见草本植物及其周边土壤的扫描数据，这些数据已在MCC中通过T4白色靶标扫描完成百分比反射率校准。图中同时包含所有Survey3滤镜的透射波段范围以供对比。本图表由MCC软件生成。
野外光谱仪 – 反射率模式

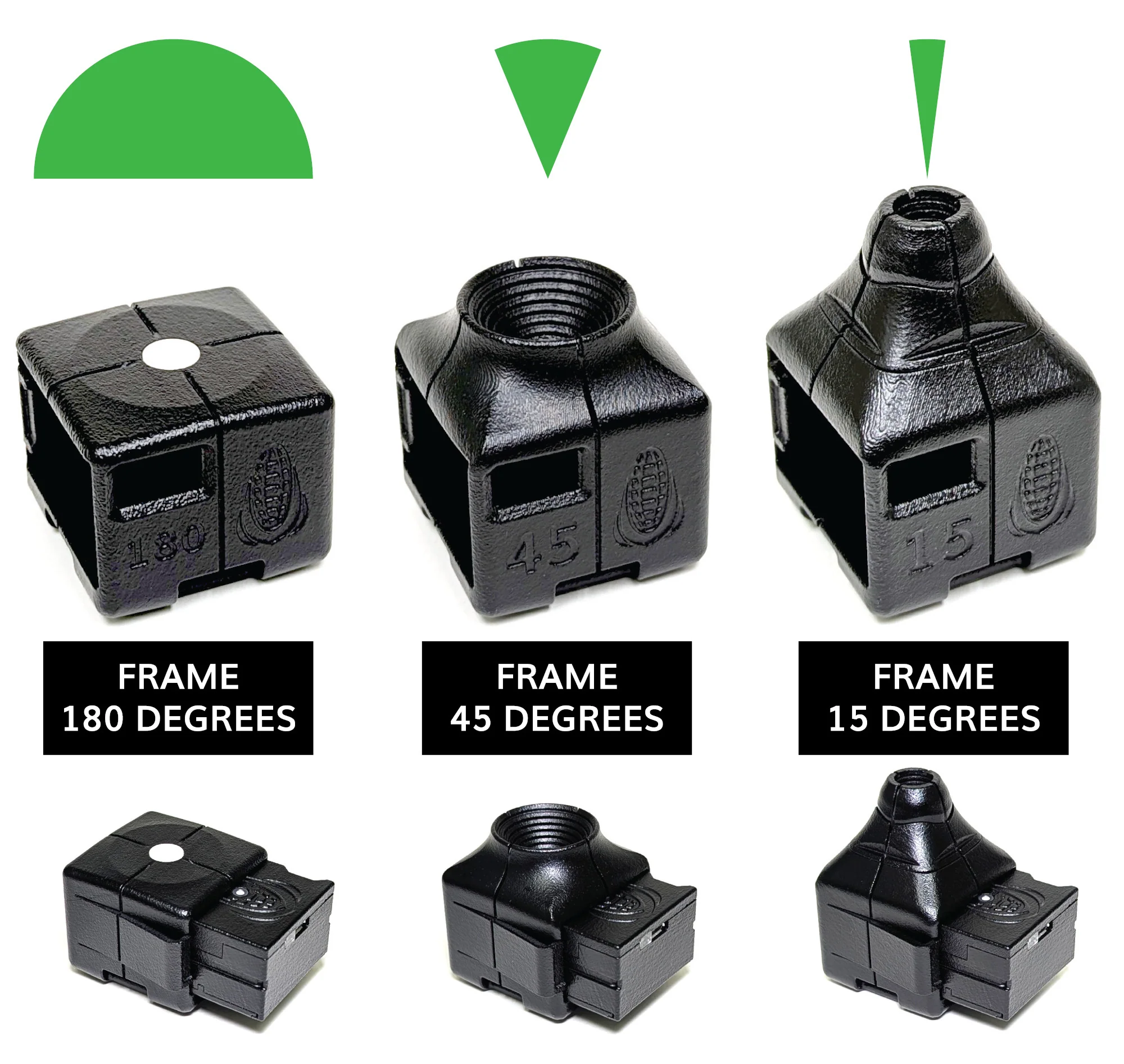

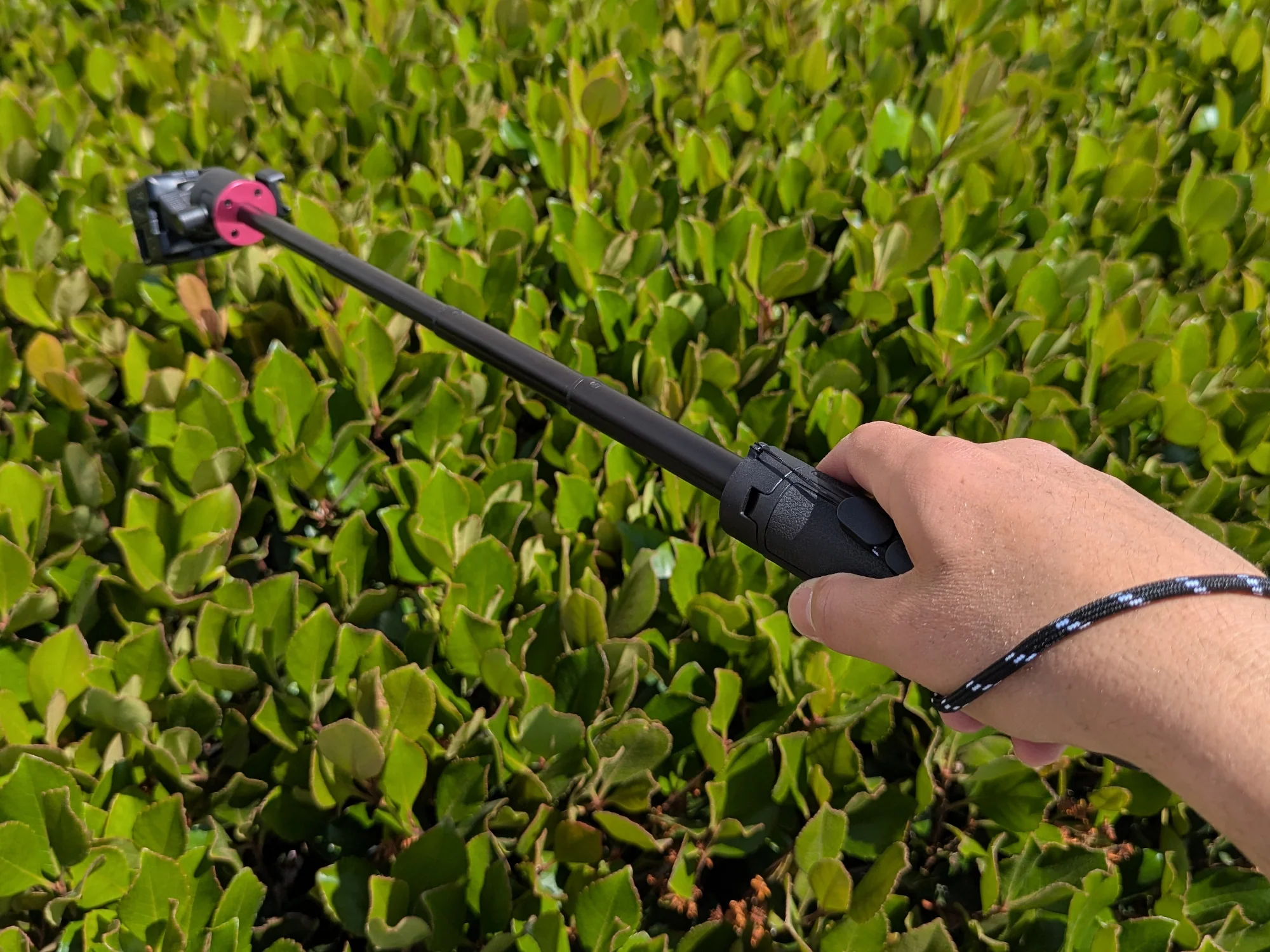

DAQ-M采用模块化设计，可灵活适配多种应用场景。根据您的使用需求，我们提供以下配套支架方案：
DAQ-M 电池与充电系统

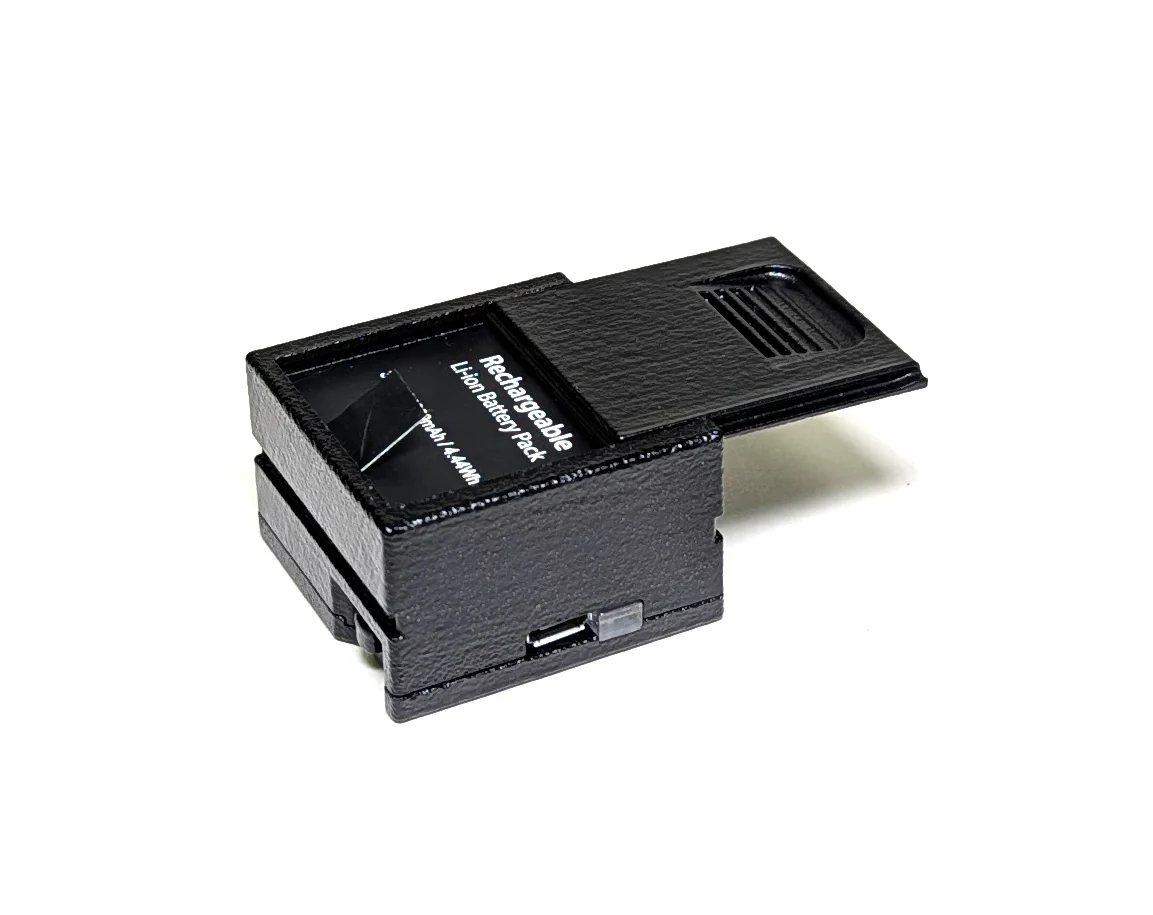

DAQ-M采用1200mAh Survey3相机电池供电，因其采用低功耗蓝牙（BLE）技术，能耗极低，可实现超长续航。设备配备的Micro USB接口支持内部电池充电，您亦可使用Survey3双槽电池充电器进行充电。
下图展示了基于不同测量间隔的电池续航预估曲线。测量间隔可通过SCANNER移动应用程序调整，最小间隔为1秒。设备内置8,192个存储单元，数据存满后将循环覆盖。
当测量间隔设为2小时或更短时，可持续记录约18个月数据而无需覆盖原有数据。
测量间隔 |
预估电池续航 |
|---|---|
每月一次 |
638天 |
每周一次 |
637天 |
每日一次 |
632天 |
每12小时 |
626天 |
每2小时 |
575天 |
每小时 |
523天 |
每30分钟 |
444天 |
每5分钟 |
176天 |
每分钟 |
45天 |
每30秒 |
23天 |
每15秒 |
12天 |
每秒 |
19小时 |
DAQ-M 技术规格
规格参数 |
技术指标 |
|---|---|
外形尺寸 |
40.0×40.0×25.0毫米（1.6×1.6×1.0英寸）（长×宽×高） |
设备重量 |
44克 |
存储配置 |
内置不可拆卸存储 |
最大存储测量数 |
8,192组 |
电池规格 |
3.7V 1200mAh锂离子电池 |
功耗指标 |
待机76μA；全功率运行20mA |
时间同步 |
实时时钟（基于移动设备时区） |
无线接口 |
蓝牙4.0低功耗（BLE） |
配套应用 |
MAPIR SCANNER（Android、iOS） |
工作温度范围 |
0℃-60℃（32℉-140℉） |
光谱仪校准 |
辐射度校准（通道间校准） |
波长范围 |
340-1010纳米 |
记录测量点数 |
135个 |
波长测量宽度 |
5纳米 |
波长分辨率 |
20-50纳米 |
波长精度 |
3纳米 |
重复性（峰值） |
1纳米 |
测量功率范围 |
20-150,000勒克斯（PPFD：0-2,000μmol） |
总测量速度 |
约900毫秒 |
信噪比 |
250:1（最大功率及40次平均值） |
动态范围 |
>1000:1 |
线性度 |
99% |
积分时间 |
自动或手动（0.25毫秒-100毫秒） |
最大记录频率 |
1赫兹 |
漫射器 |
玻璃余弦校正器 |
视场角 |
<180° |
