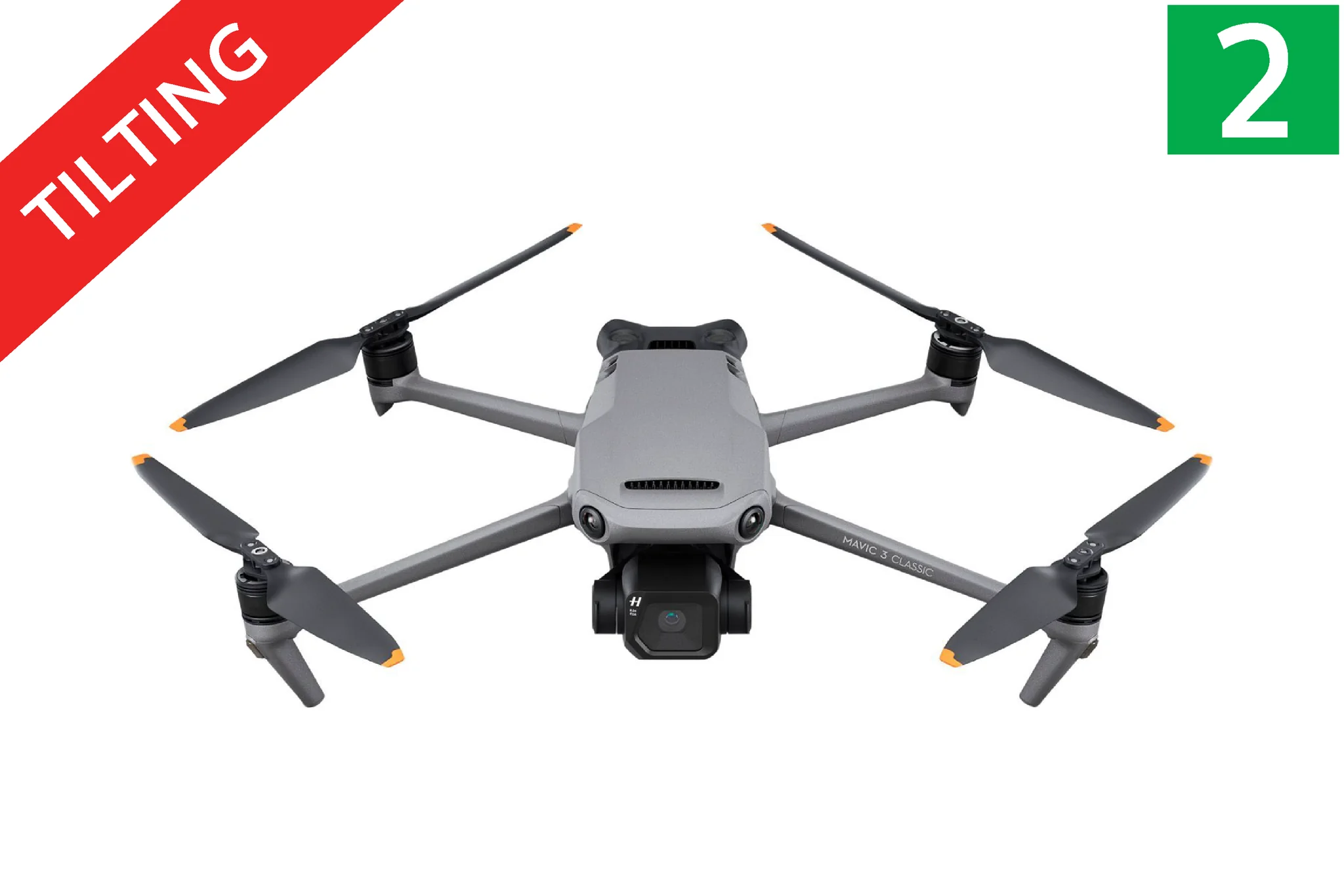

大疆御3 MAPIR Survey3 双相机挂载架
此款无人机相机挂载架可让您轻松将多台Survey3相机稳固安装至大疆御3无人机，同时保持原机相机正常安装且视野无遮挡。相机安装位置靠近无人机重心，正确安装时可完全避开螺旋桨。两台相机均可通过紧定螺丝旋转并锁固。无人机与相机之间无任何电气或信号连接。
支持全系大疆御3机型：
-
御3 Classic
-
御3 标准版
-
御3 Cine
-
御3 Pro
-
御3E
-
御3T
-
御3M
对于御3 Enterprise系列（3E、3T、3M）机型，安装本挂载架后仍可完全使用顶部的Enterprise PSDK端口，因此大疆御3 RTK模块可与本挂载架兼容使用。
安装与使用：
-
通过单枚拇指螺丝即可将挂载架稳固安装至机身，最多可搭载2台Survey3相机
-
无需工具即可完成挂载架的安装与拆卸
-
拆卸时只需旋松拇指旋钮并断开其中一台相机的连接线（双相机配置时），无需拆卸相机或顶部支架，可保持整体组装状态
功能特性：
-
支持相机360度旋转，可在前飞时调整至与地面平行姿态
-
使用附赠的内六角扳手拧紧紧定螺丝即可锁定相机角度
-
典型测绘俯仰角为10-15度
-
原机相机视野无遮挡，所有避障传感器均可保持启用状态
双相机挂载套装包含：
-
(1) 大疆御3相机挂载架 – 机身环
-
(2) 大疆御3相机挂载架 – Survey3相机框架
-
(2) 大疆御3相机挂载架 – 相机框架转接件
顶部支架选项（二选一）：
-
(1) 大疆御3相机挂载架 – GPS平台板
-
(1) DAQ-A专用支架（大疆御3版）
需自备设备：
Survey3相机、Advanced V2 GNSS接收器或DAQ模块、相机连接线（均不随挂载架提供）
*请注意：本挂载架仅推荐使用Advanced V2 GPS接收器、DAQ-A或DAQ-A-SD设备。标准版GPS接收器可能仍可使用，但效果不如Advanced V2 GNSS或DAQ-A。
*请注意：大疆御3相机专用透明保护罩与本挂载架兼容。
-
基础重量（无相机、无GPS）：75g
-
双相机+Advanced V2 GPS：265g
-
双相机+DAQ-A：306g
-
双相机+DAQ-A-SD：309g
-
推荐配置：双相机+双镜头保护罩+Advanced V2 GPS：280g
-
推荐配置：双相机+双镜头保护罩+DAQ-A：321g
-
推荐配置：双相机+双镜头保护罩+DAQ-A-SD：324g
免责声明：MAPIR, Inc 不对因使用本挂载架造成的任何无人机损坏承担责任。我们已对此挂载架进行全面测试，正确安装不会干扰无人机的正常运行。
安装指南
步骤1：相机设置与安装
-
若使用Advanced V2 GNSS，请确保相机处于默认间隔拍摄模式；若使用DAQ-A，请关闭间隔模式
-
将相机（含电池）滑入框架支架，使用随附的黑色塑料相机螺栓穿过相机三脚架螺孔，将相机固定于支架
步骤2：框架组装
-
将环状框架转接件滑入机身环
-
将相机框架滑入环状转接件
-
安装GPS平台板或DAQ-A支架
步骤3：GPS接收器安装
-
撕除Advanced GPS接收器底部的红色背胶保护膜
-
将其贴附至“大疆御3相机挂载架-GPS平台板”（MAPIR玉米标识朝前，如示意图所示）
-
注：背胶粘性极强，通常为一次性使用。如需更换，建议使用3M VHB透明胶带或类似产品
-
确保线缆从GPS后端引出，朝向机身尾部
步骤4：机身环安装
-
旋松机身环上的黑色拇指旋钮
-
打开机身环的铰链式顶盖
-
将无人机放入环内（注意拇指旋钮方位并保持方向一致）
步骤5：固定检查
-
确认挂载架环绕无人机底部相机
-
合上铰链顶盖并旋紧拇指旋钮，将挂载架固定于机身
-
确保拇指旋钮处的机身环两端完全贴合
步骤6：相机角度调节
-
本挂载架最多可搭载两台Survey3相机（其中一台可倒置安装）
-
旋转相机使无人机前飞时镜头尽可能与地面平行（根据飞行速度调整俯仰角）
-
使用随附的内六角扳手拧紧紧定螺丝，锁定相机框架角度
步骤7：线缆管理
-
将GPS线缆沿支架侧面的卡扣布线，确保远离螺旋桨
-
若使用DAQ-A支架，可利用支架底部的便捷卡扣固定相机线缆
安装完成
您的挂载架现已准备就绪。
使用建议
-
建议为Survey3相机加装镜头保护罩，防止起降时碎屑损伤镜片
-
可考虑加装起落架延长杆以提升无人机离地高度（非MAPIR提供产品）
祝飞行顺利！
