火烧迹地（植被火灾）
本次测绘对象为近期植被火灾形成的火烧迹地。大疆御3E行业版无人机通过DJI御3 MAPIR Survey3双相机挂载架，同步搭载Survey3N RGN与Survey3N OCN相机，并配合DAQ-A-SD光传感器（光谱仪），单次续航完成44英亩区域的航测。飞行前已拍摄漫反射标准校准靶标套装（T3-R125）图像。光传感器与相机同步启动，全程记录环境光照变化。RAW+JPG格式的Survey3图像与DAQ日志数据通过MAPIR相机控制软件（MCC桌面版）进行转换与校准，最终正射影像图由Pix4Dmapper生成。

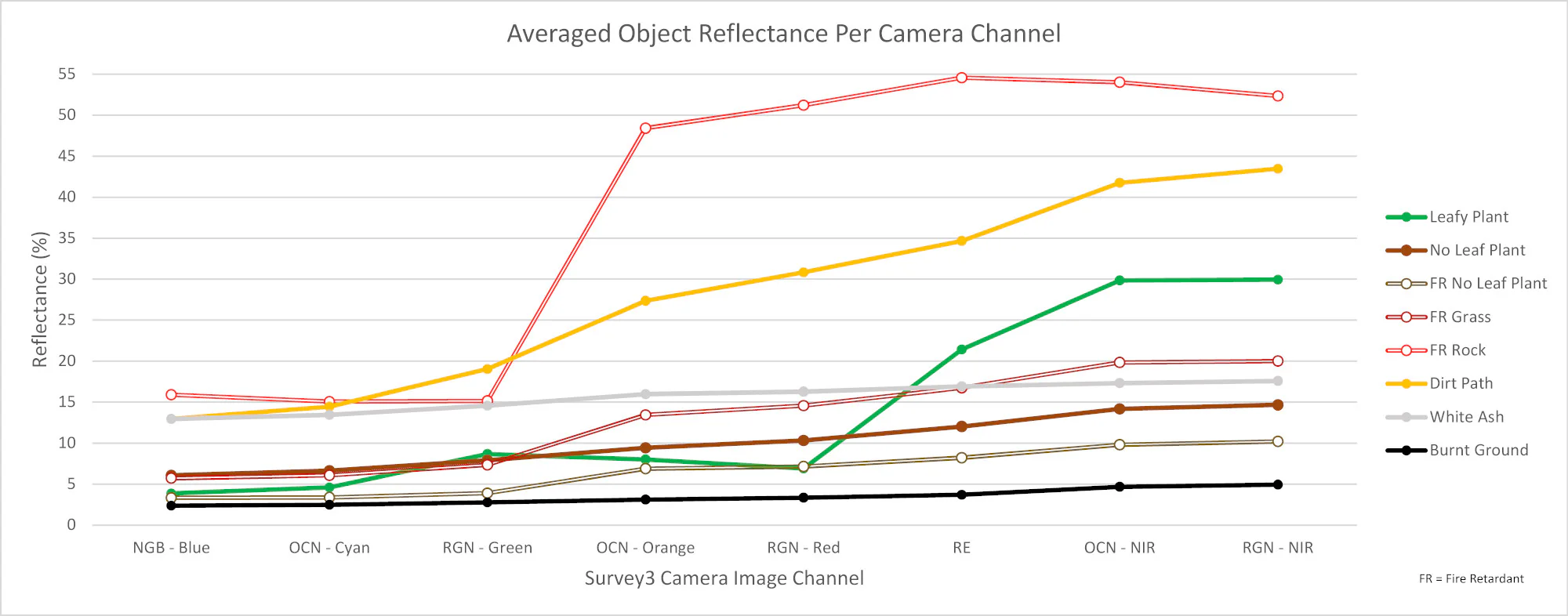

项目同时采集了测区内多种地物的光谱辐射计实地测量数据。下方展示了这些反射特征曲线与我们现有Survey3相机滤镜透射波段的对比图。
飞行平台 |
大疆御3E行业版 |
|---|---|
挂载架 |
DJI御3 MAPIR Survey3双相机挂载架 |
GNSS（GPS） |
DAQ-A-SD |
光传感器（光谱仪） |
DAQ-A-SD |
校准靶标 |
T3-R125 |
相机配置 |
|
多光谱相机 |
Survey3N RGN（红、绿、近红外）Survey3N OCN（橙、青、近红外） |
可见光相机 |
大疆御3E RGB相机 |
相对航高 |
400英尺（120米） |
平均地面分辨率 |
2.73厘米 / 1.08英寸 |
测绘区域 |
44英亩 |
航测规划软件 |
DJI Pilot 2 |
航向重叠率 |
90% |
旁向重叠率 |
85% |
最大飞行速度 |
8米/秒（御3E） |
Pix4D处理报告 |
[查看报告] |
原始JPG图像下载（大疆御3E RGB） |
[下载链接]（3.0 GB） |
原始RAW+JPG图像下载（Survey3N RGN） |
[下载链接]（2.3 GB） |
原始RAW+JPG图像下载（Survey3N OCN） |
[下载链接]（2.3 GB） |
正射影像TIFF下载（大疆御3E RGB） |
[下载链接]（0.4 GB） |
正射影像TIFF下载（Survey3N RGN） |
[下载链接]（1.2 GB） |
正射影像TIFF下载（Survey3N OCN） |
[下载链接]（1.2 GB） |

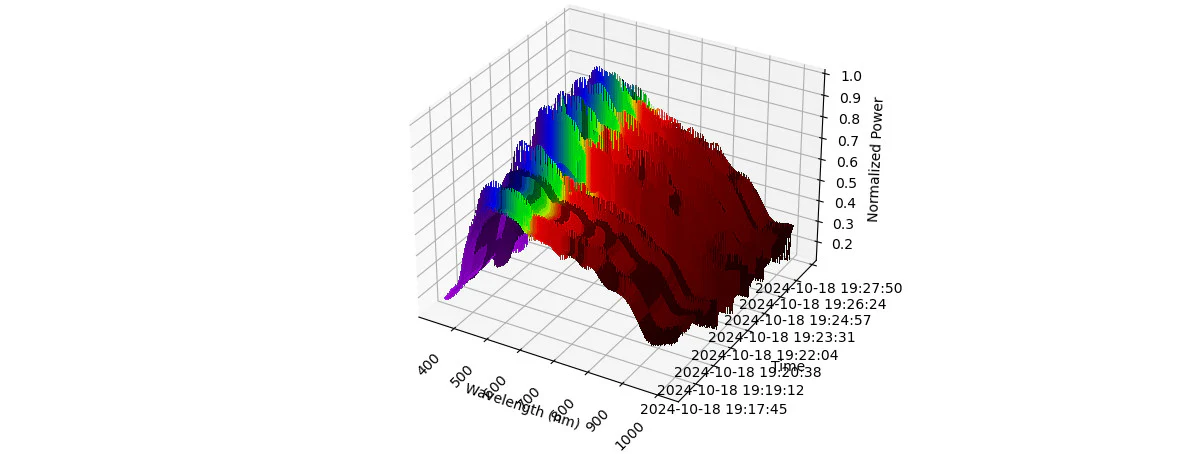

DAQ-A-SD记录的环境光光谱（日光）

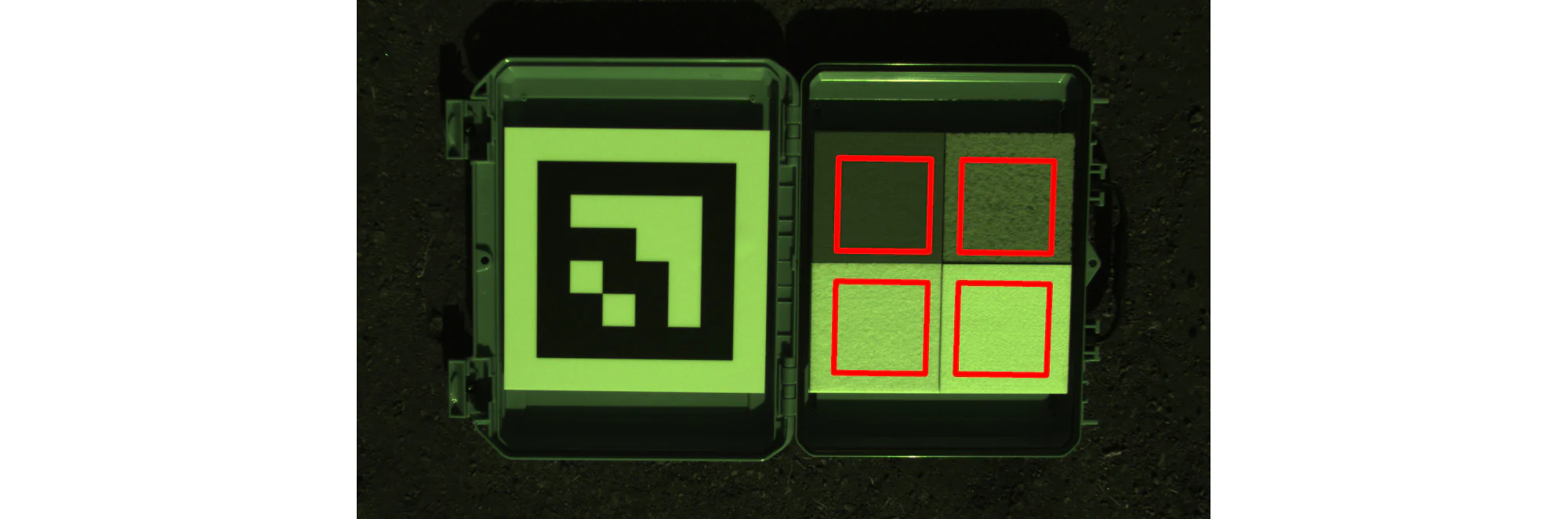

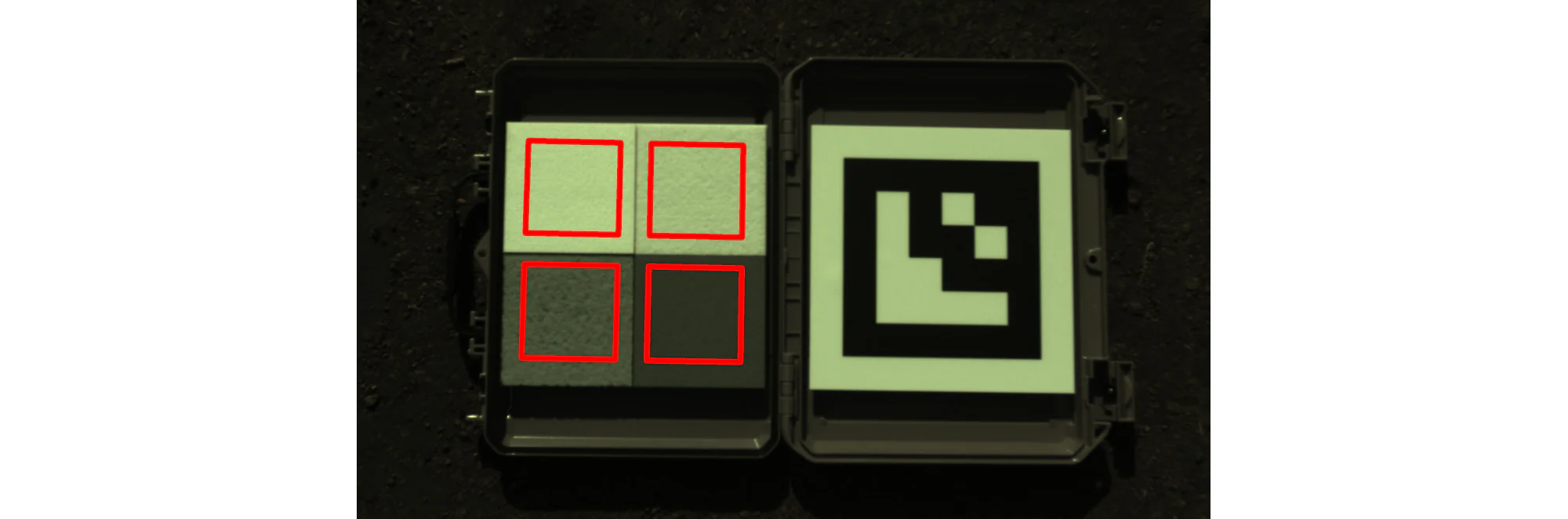

校准靶标自动区域采样

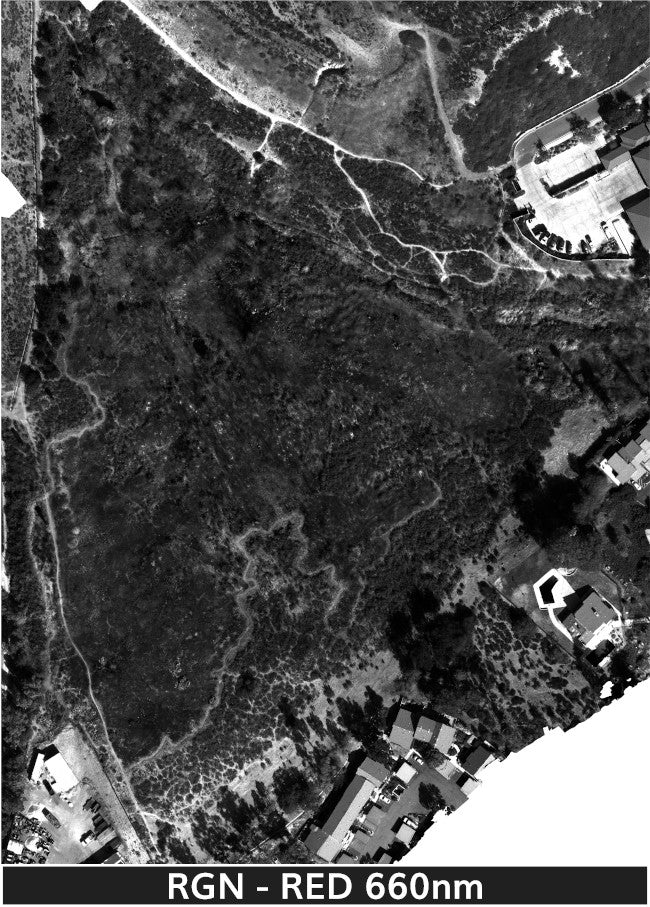

MAPIR Survey3N RGN多光谱相机

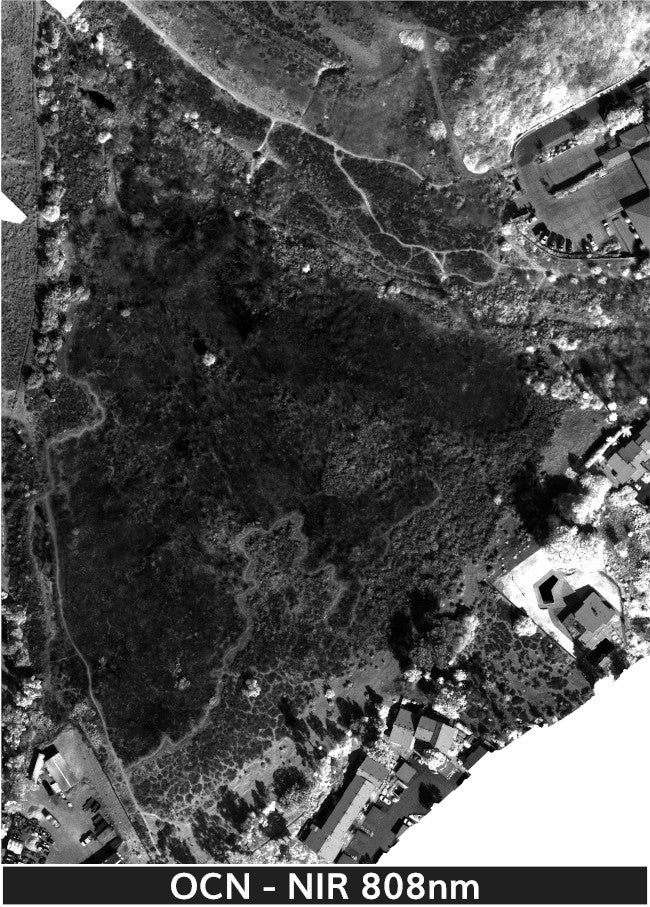

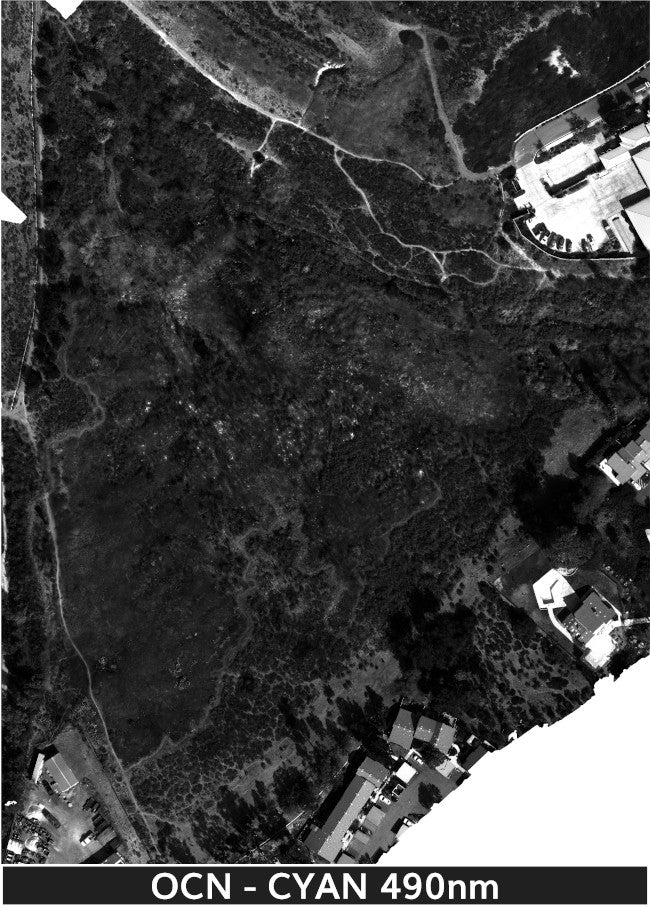

MAPIR Survey3N OCN多光谱相机

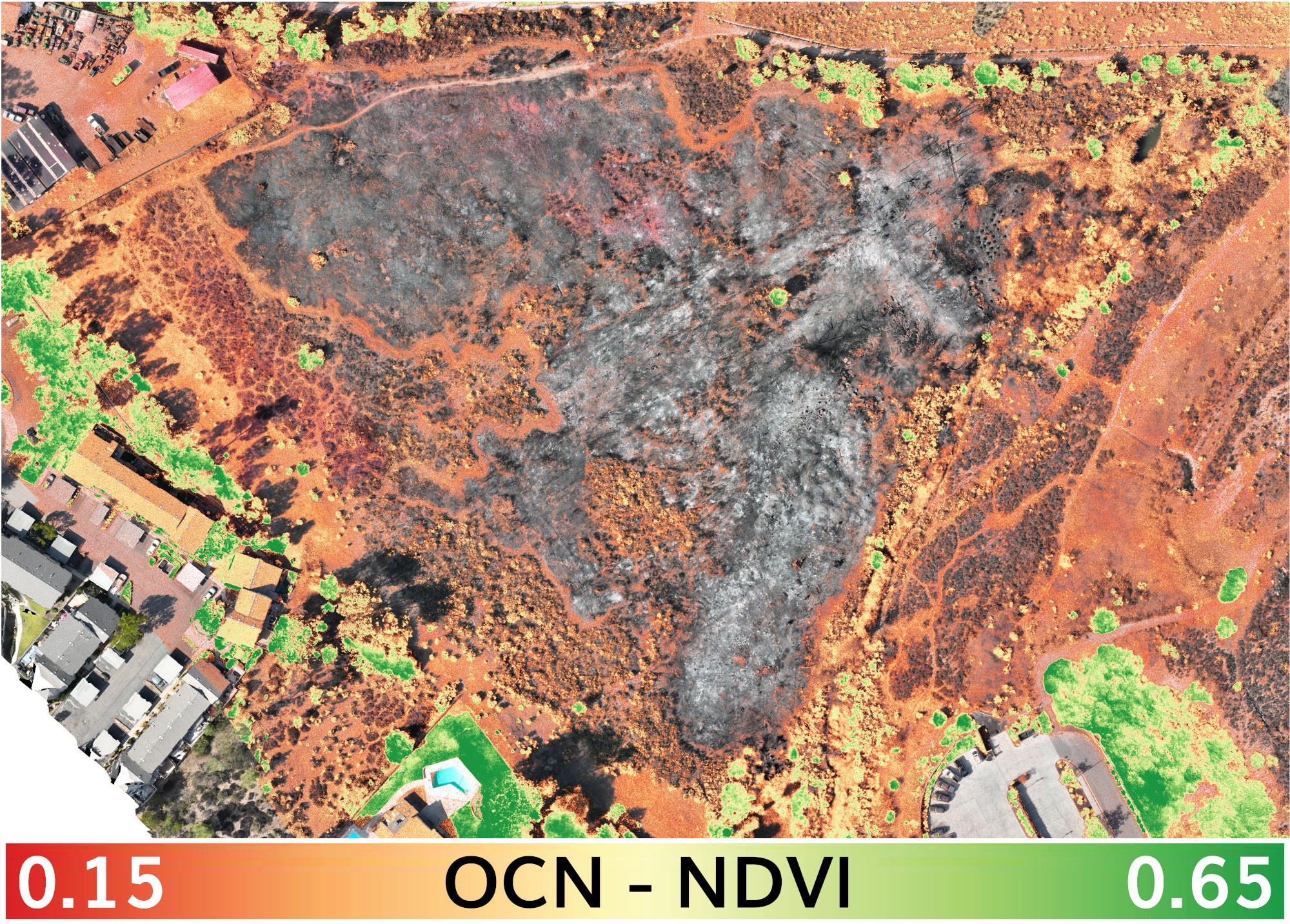

正射影像图

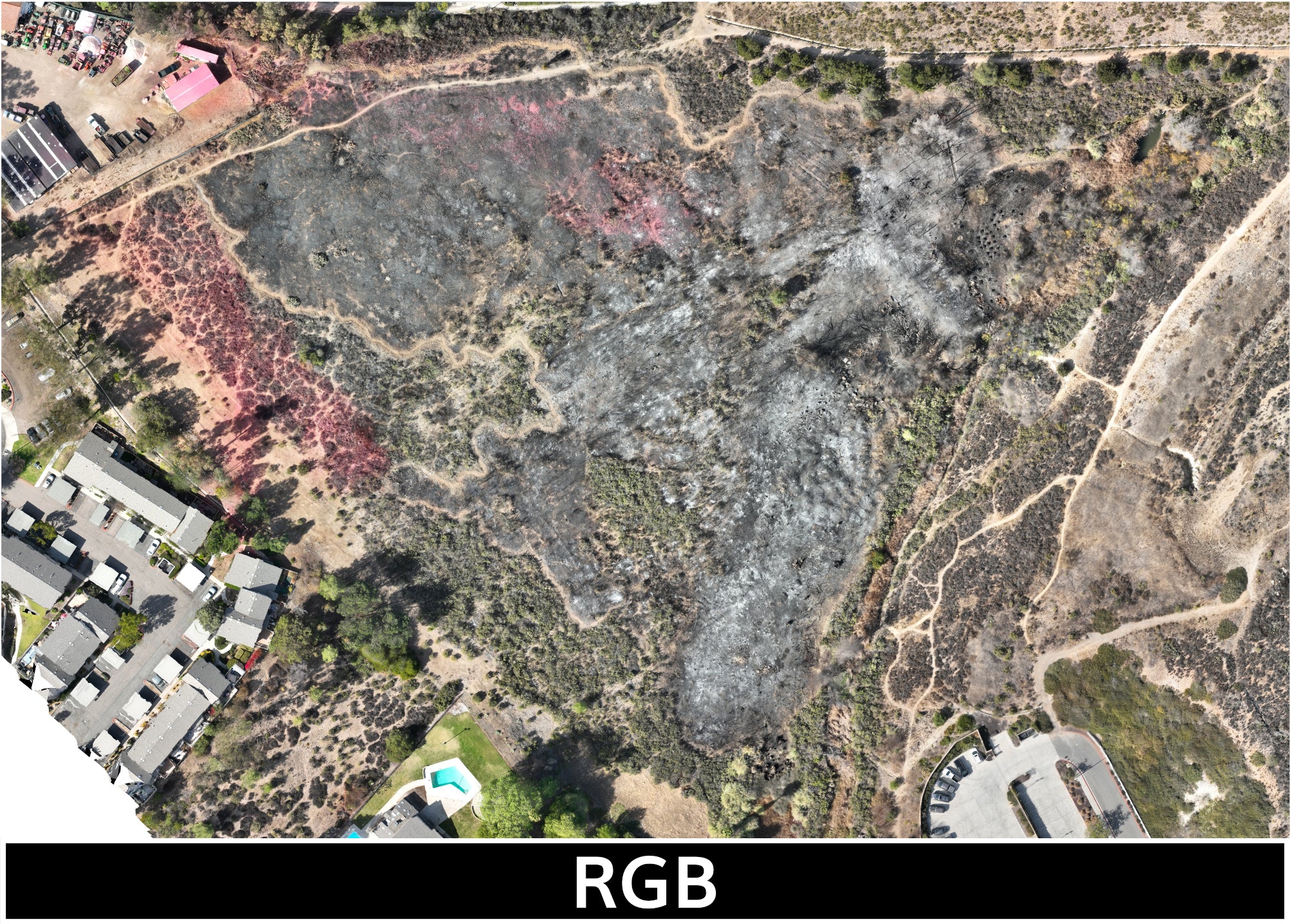

DJI M3E RGB

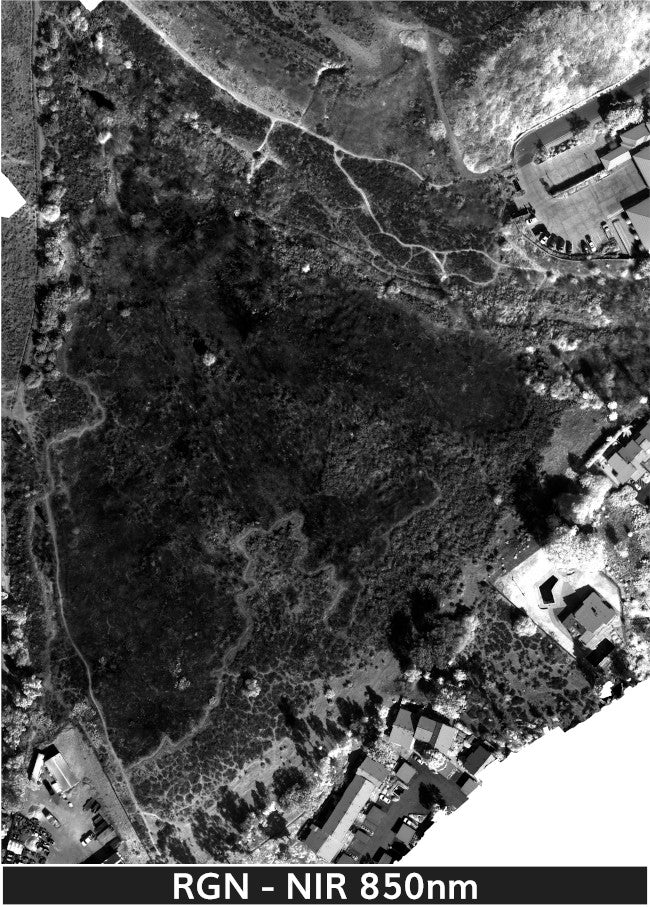

Survey3N RGN

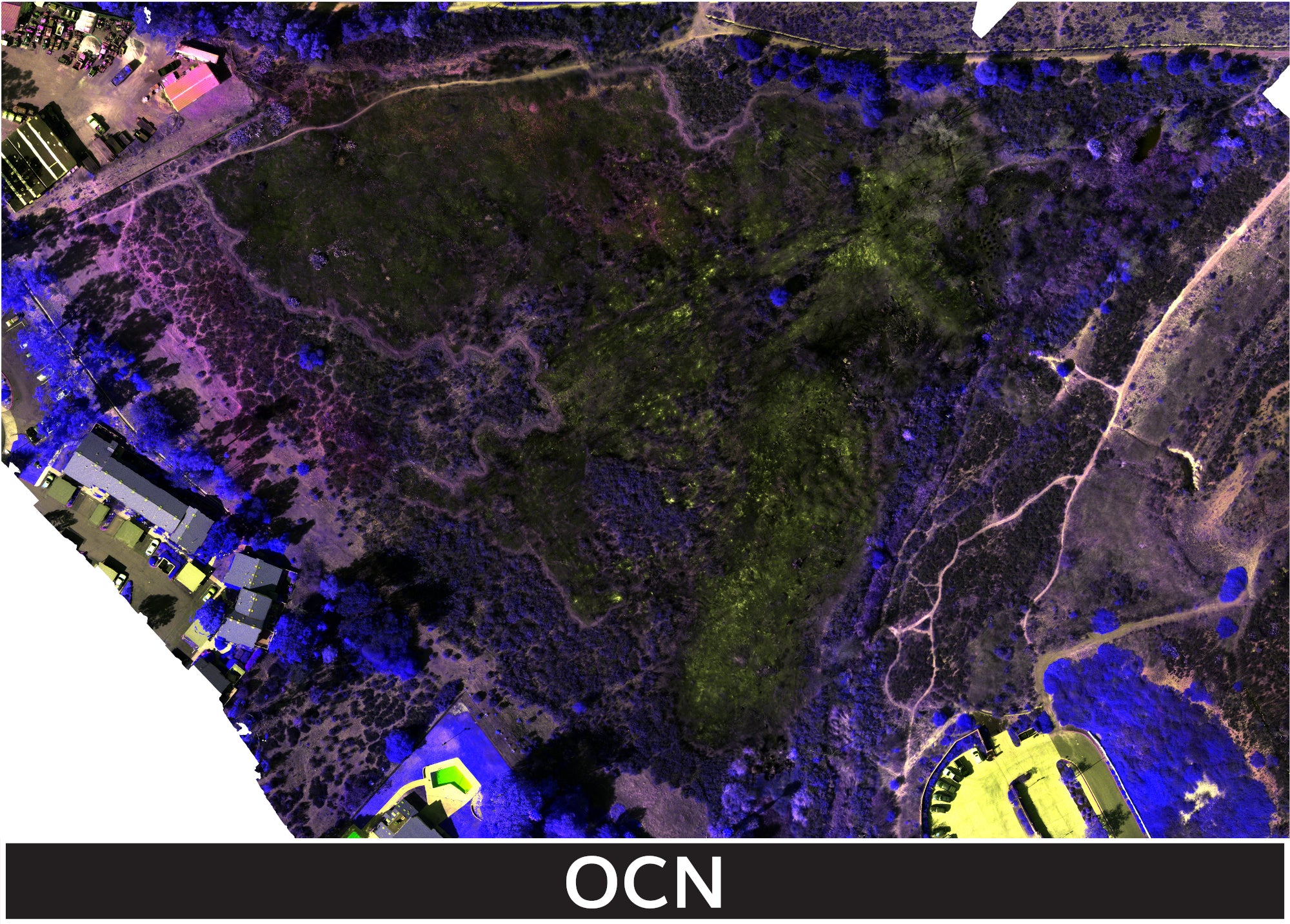

Survey3N OCN多光谱相机

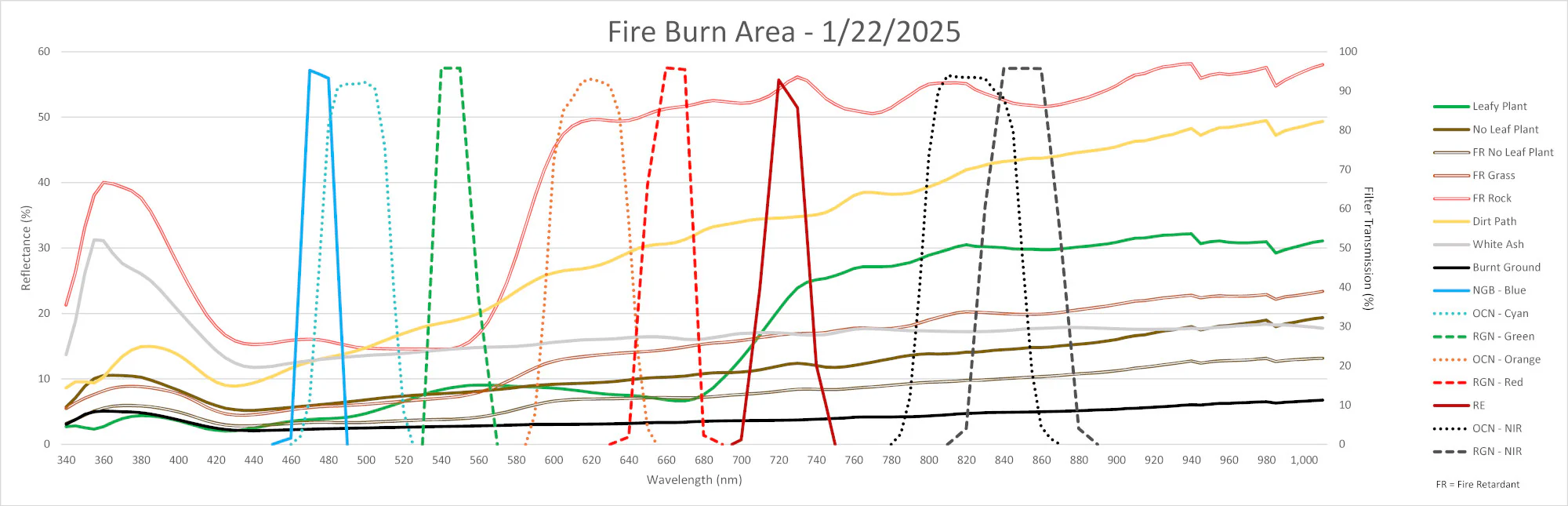

野外光谱辐射计测量数据
六波段光谱覆盖方案：Survey3 RGN + OCN双滤镜系统
